Обзор и тестирование видеокарты MSI GeForce RTX 3070 Ti Gaming X Trio

При всех трудностях с поставками видеокарт компания NVIDIA продолжает обновлять модельный ряд. Последними новинками стали решения старшего ценового сегмента — GeForce RTX 3080 Ti и GeForce RTX 3070 Ti. Они получили более мощные характеристики относительно оригинальных версий без индекса Ti. Другим важным нововведением стал аппаратный ограничитель майнинга Ethereum, что снижает их привлекательность для «добытчиков» криптовалюты. В итоге эти видеокарты более широко представлены на рынке, но цены все равно выше рекомендованным. В данном обзоре мы познакомимся с GeForce RTX 3070 Ti из линейки MSI Gaming, которая сочетает повышенные частоты и эффективное охлаждение.

MSI GeForce RTX 3070 Ti Gaming X Trio 8G

Видеокарта поставляется в большой коробке.

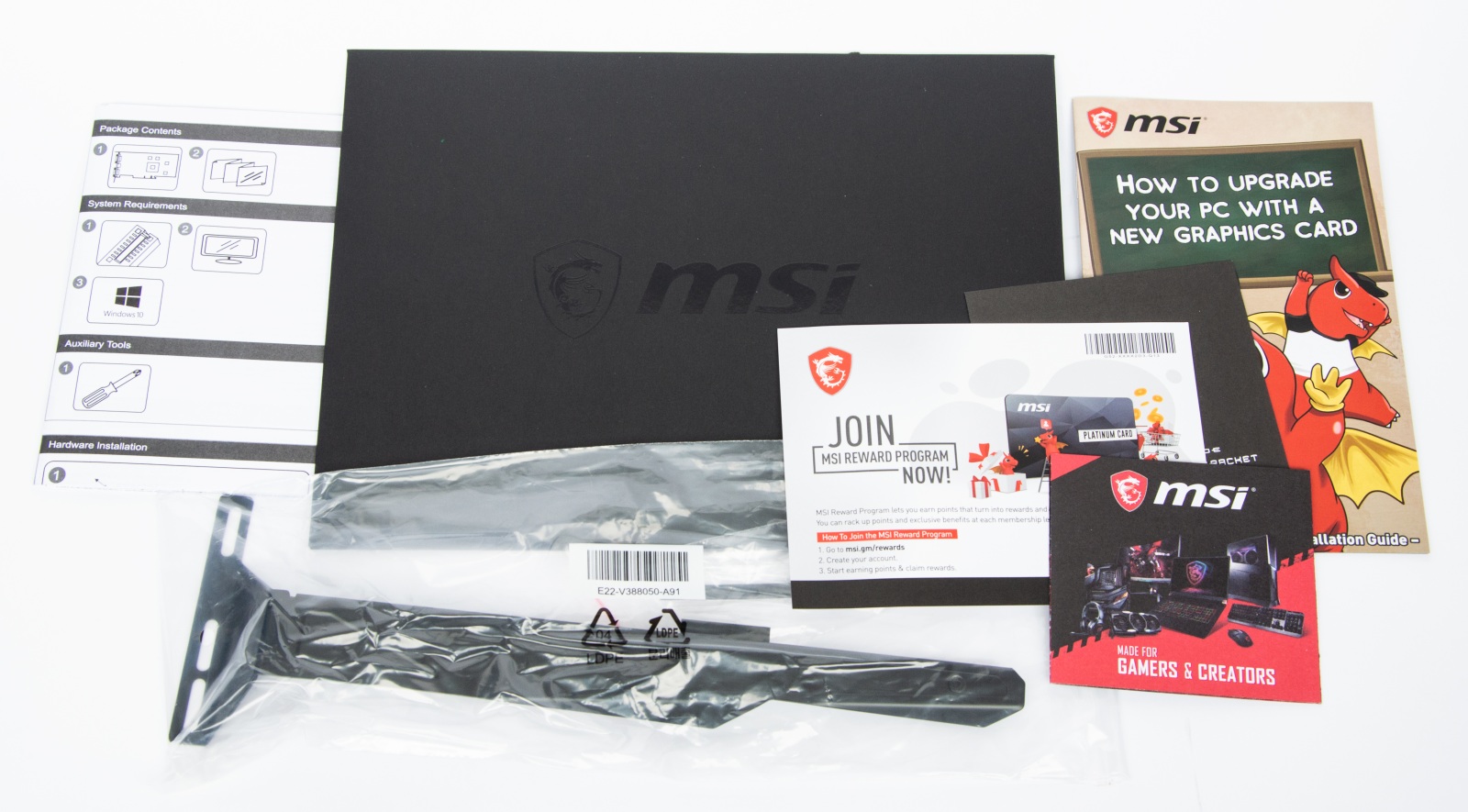

В комплекте поставки есть дополнительная опора, инструкции и разная полиграфия.

Опора горизонтальная, прикручивается снизу под видеокартой.

Перед нами массивное устройство длиной 32,5 см. Визуально эта модель полностью идентична другим MSI Gaming топового сегмента.

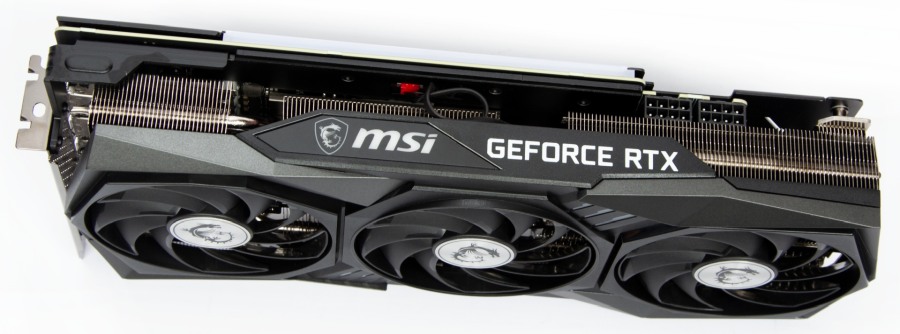

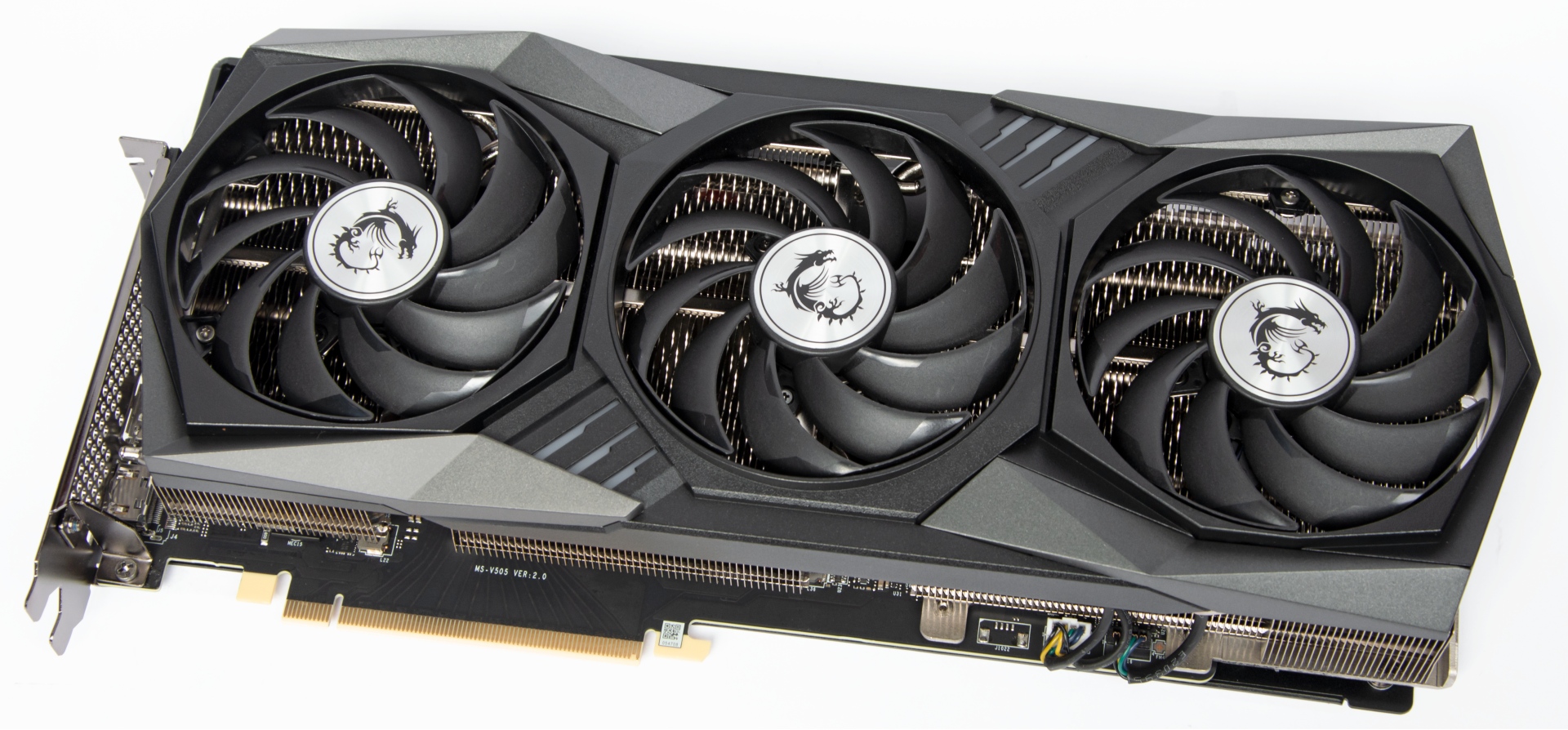

Массивное охлаждение занимает три слота. Для обдува используются три вентилятора с лопастями особой формы.

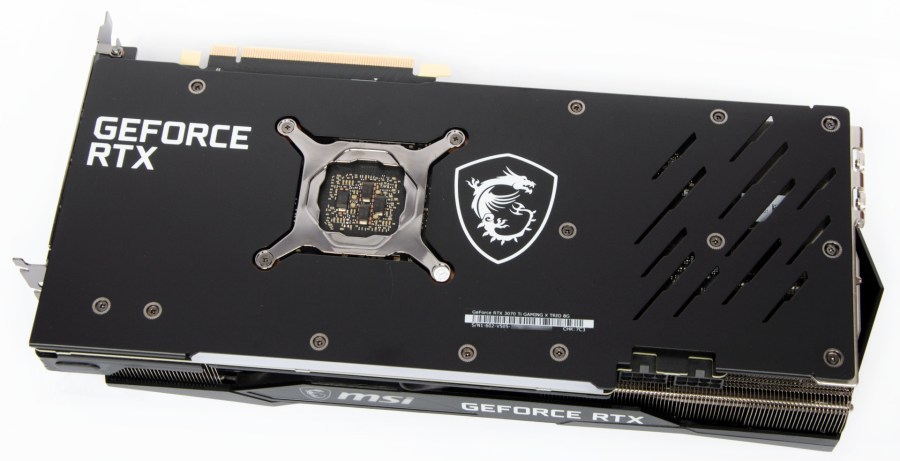

Обратная сторона закрыта металлической пластиной. Сбоку в бэкплейте есть небольшие прорези для уменьшения сопротивления воздушному потоку внутри корпуса.

В углу расположено два разъема питания на восемь контактов. Они развернуты защелкой вверх для удобного подключения кабелей.

Сбоку вдоль платы тянется дополнительное ребро жесткости. На боковой панели кожуха расположены логотипы MSI и GeForce RTX.

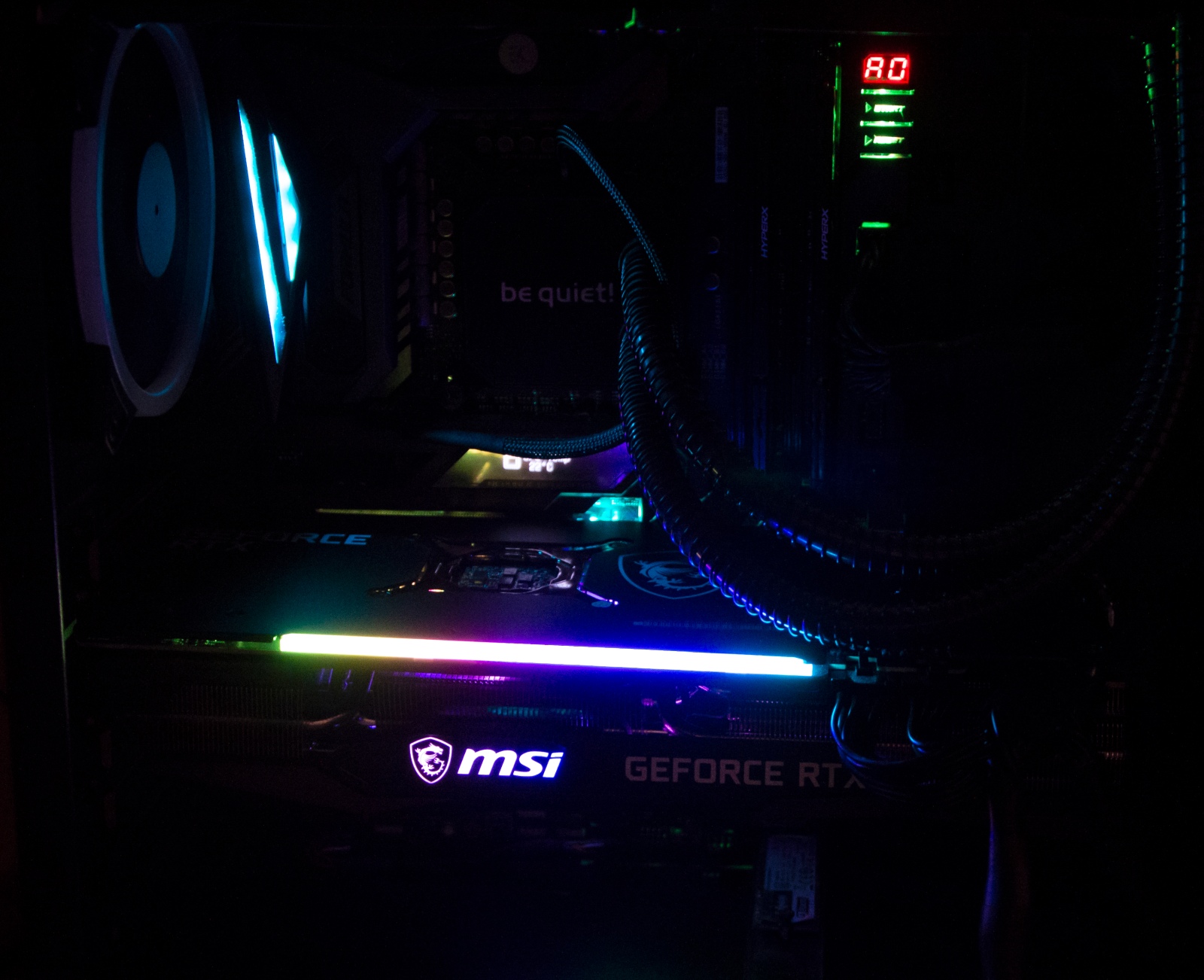

Обязательным атрибутом видеокарт MSI Gaming является RGB-подсветка. Тут она реализована в виде большой светящейся полосы и в боковом логотипе MSI.

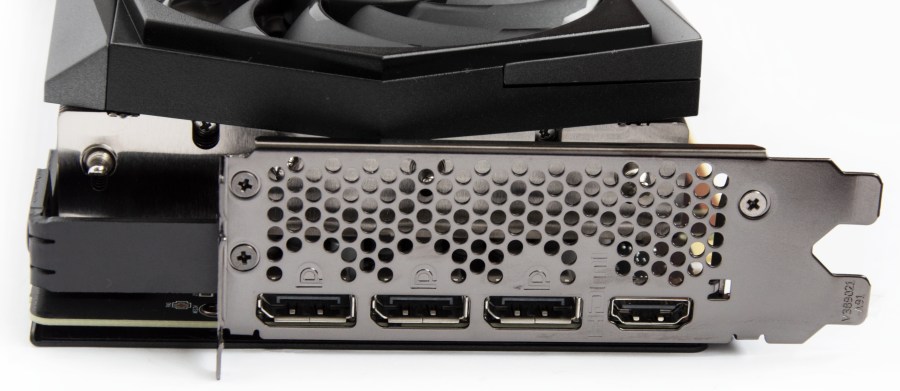

На заднюю панель вынесено три порта DisplayPort и один HDMI.

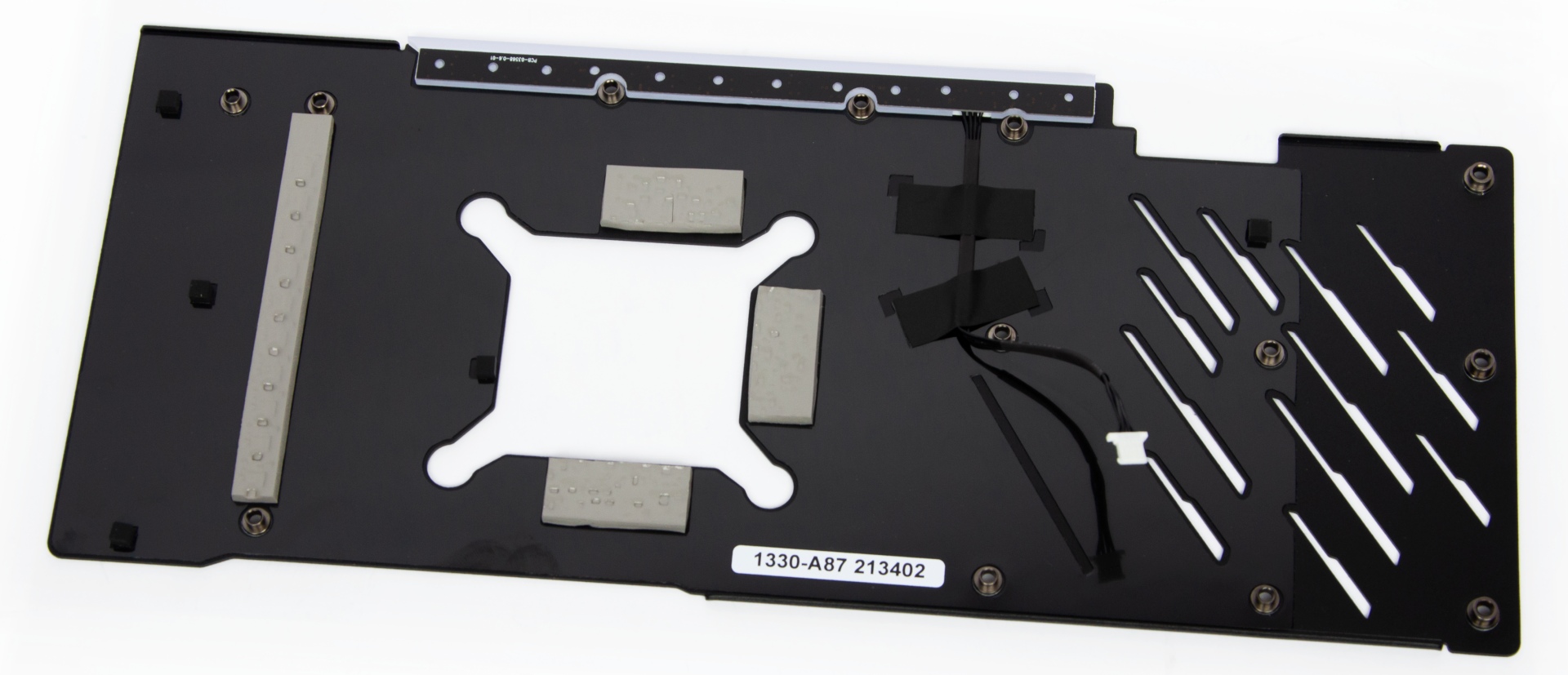

Разберем видеокарту для детального изучения системы охлаждения. Частью этой системы является бэкплейт, который отводит тепло от горячих точек на плате. Термопрокладки находятся под микросхемами памяти и под зоной VRM. Стоит отметить, что пластина выполнена из металла, хотя в GeForce RTX 3070/3080 использовался некий графеновый материал (со слов производителя).

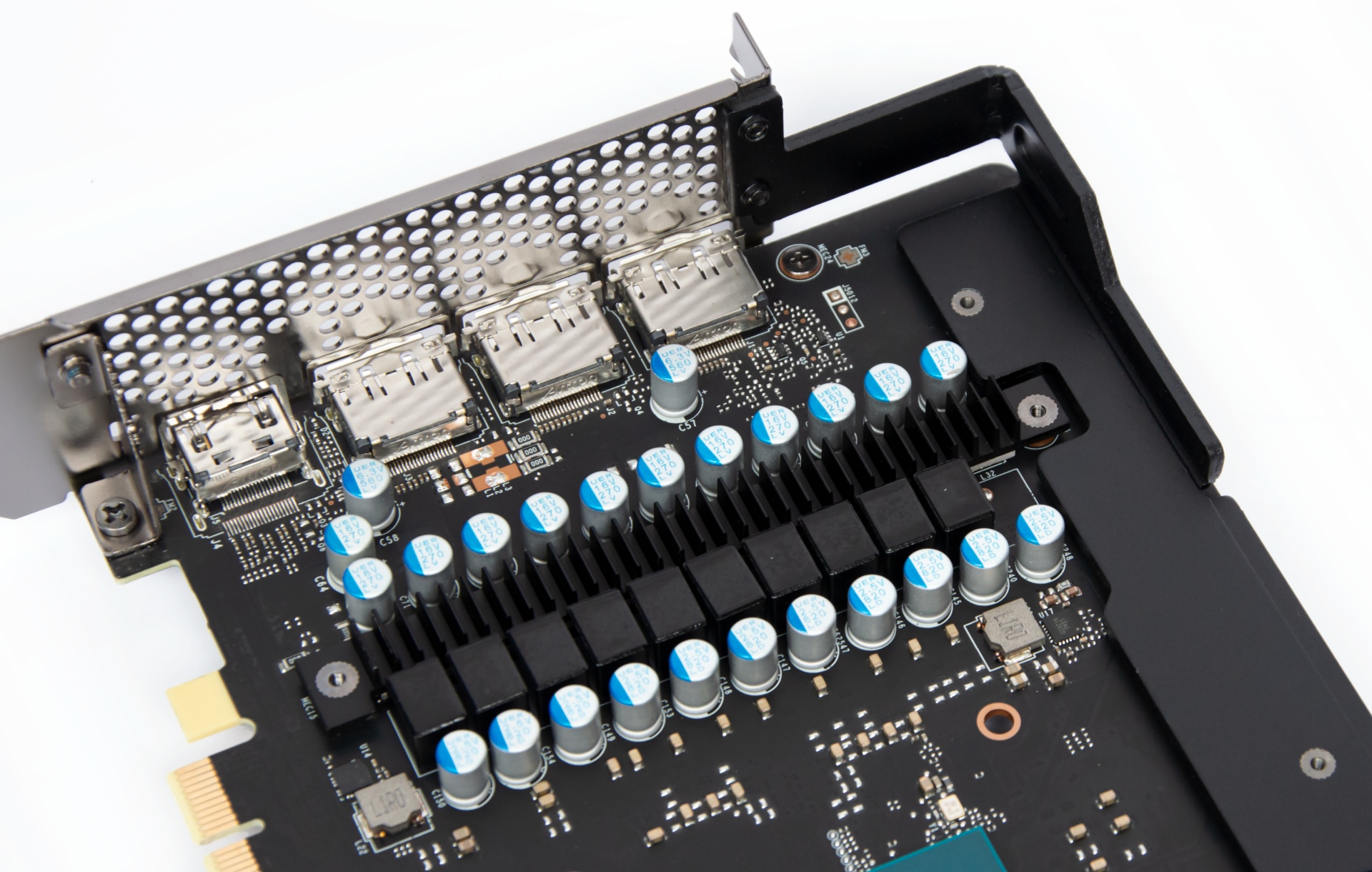

Для силовых элементов питающей цепи предусмотрен отдельный ребристый радиатор.

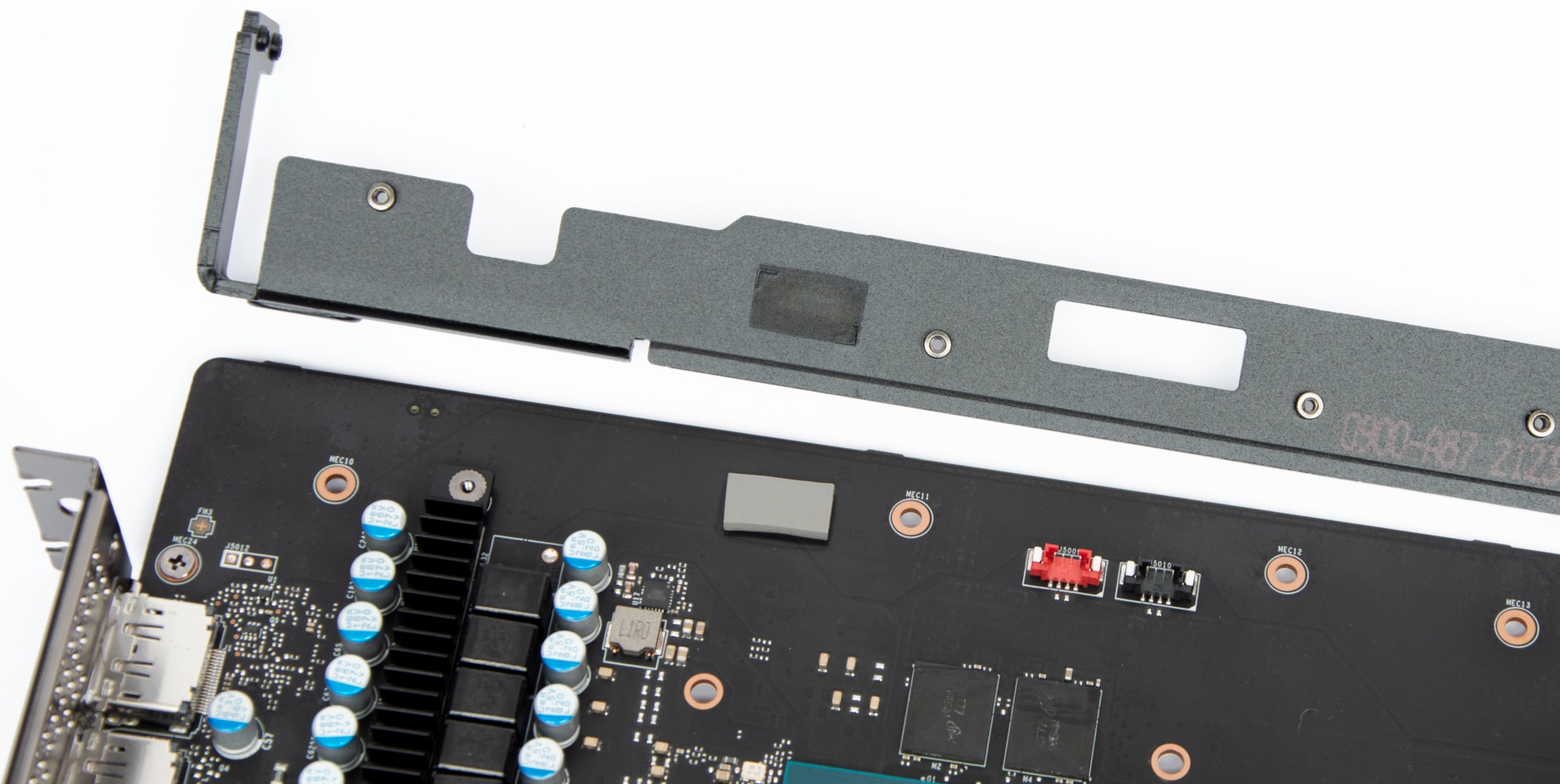

Боковое ребро жесткости прилегает к плате через небольшую термопрокладку.

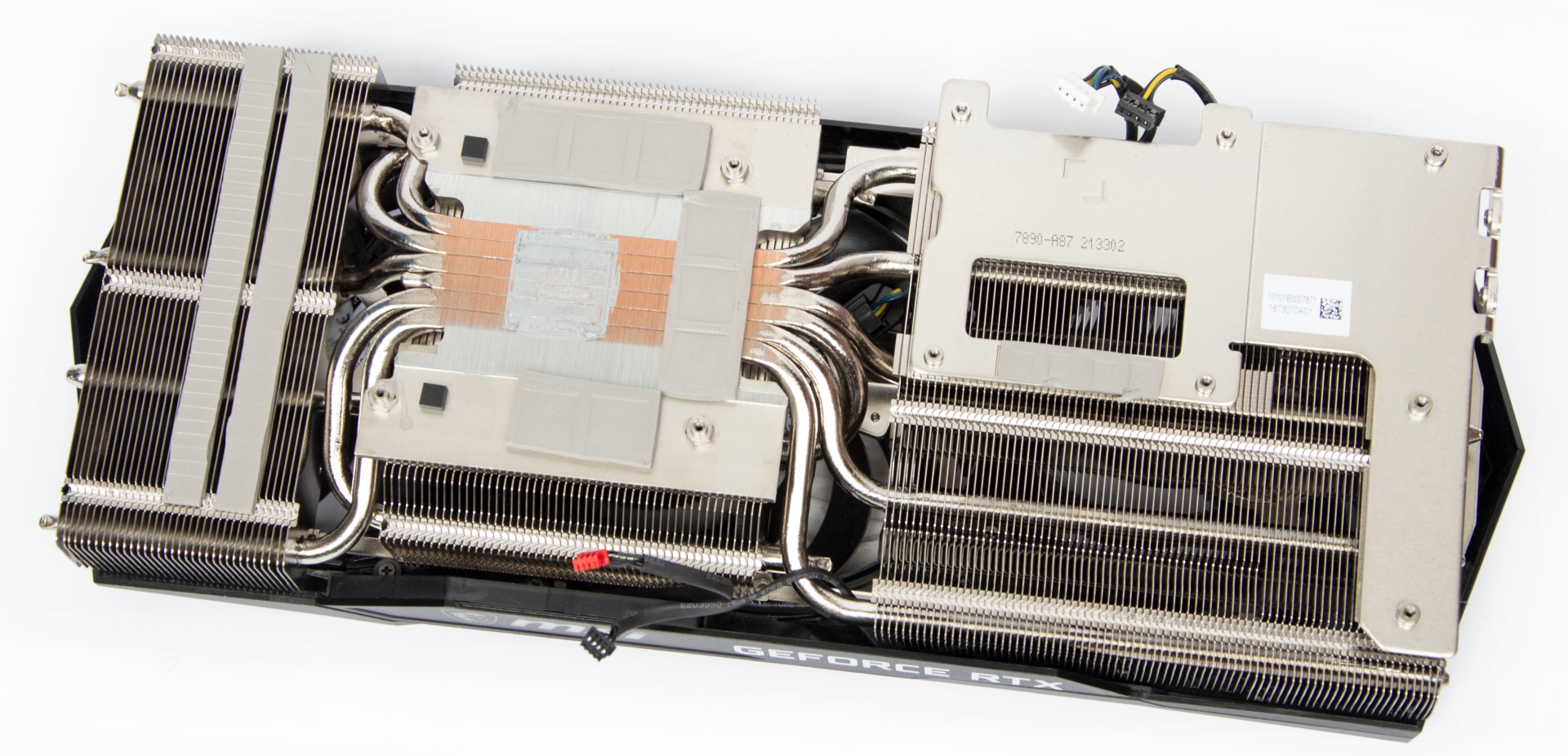

Конструкция основного радиатора идентична охлаждению MSI GeForce RTX 3070 Gaming X Trio. Это крупное основание с шестью тепловыми трубками и три секции пластин. На большой боковой площадке есть термопрокладки для охлаждения элементов в цепи питания памяти.

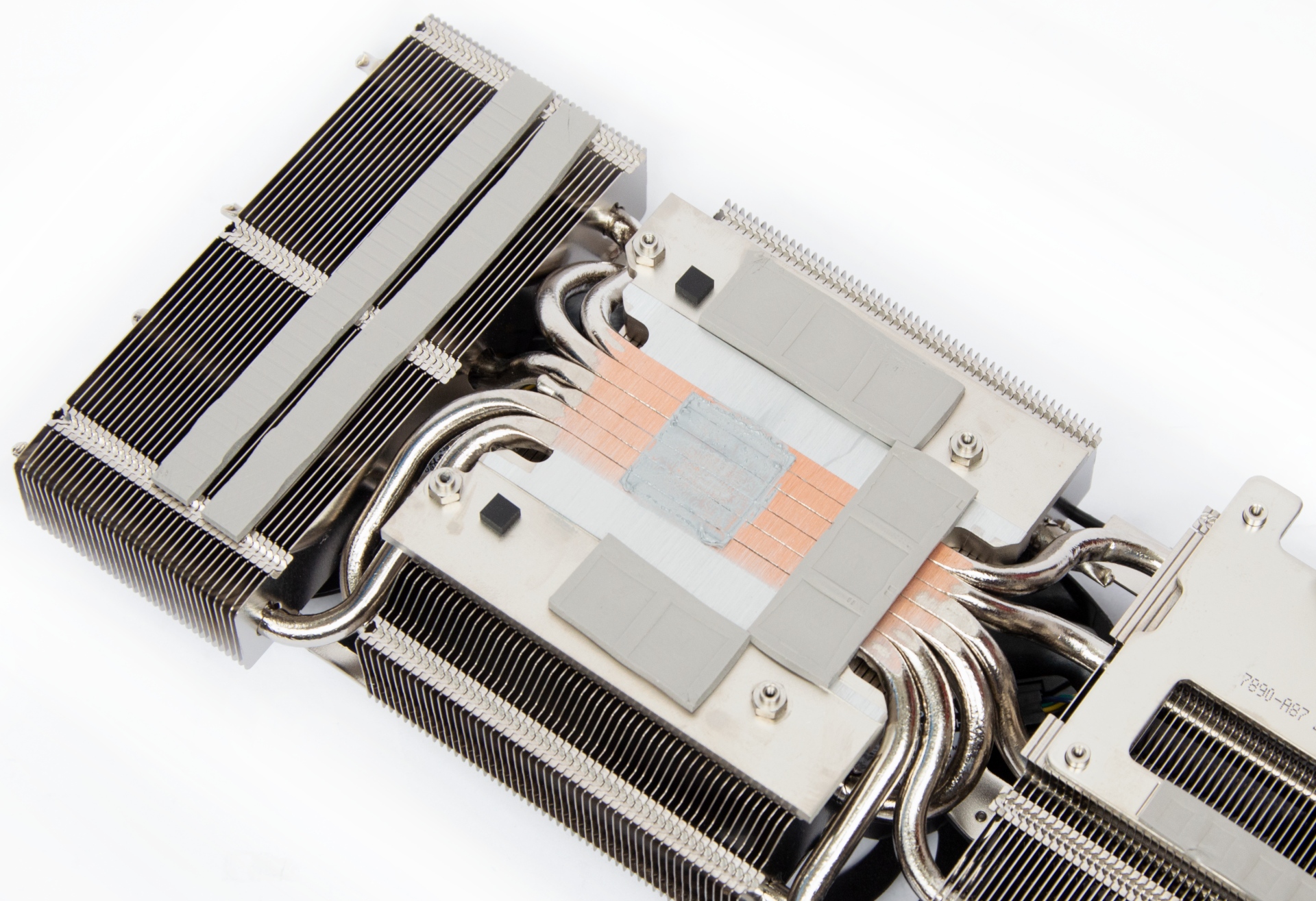

Реализован прямой контакт тепловых трубок с графическим чипом. По отпечатку хорошо видно, что трубки полностью накрывают весь кристалл. Для минимизации щелей они плотно подогнаны друг к другу. Основание также контактирует с микросхемами памяти. Предусмотрен отвод тепла от дросселей в системе питания графического чипа. Дополнительная прокладка накрывает небольшой радиатор на транзисторах — необычный подход.

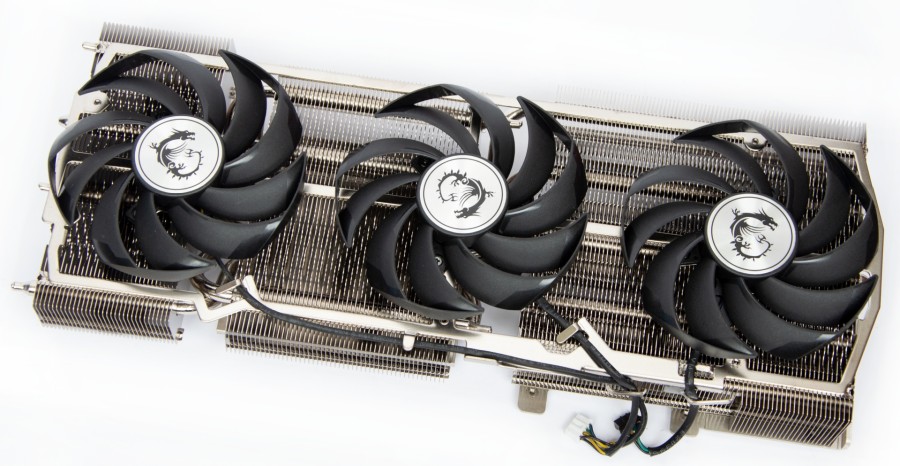

С внешней стороны на радиатор прикручиваются три вентилятора.

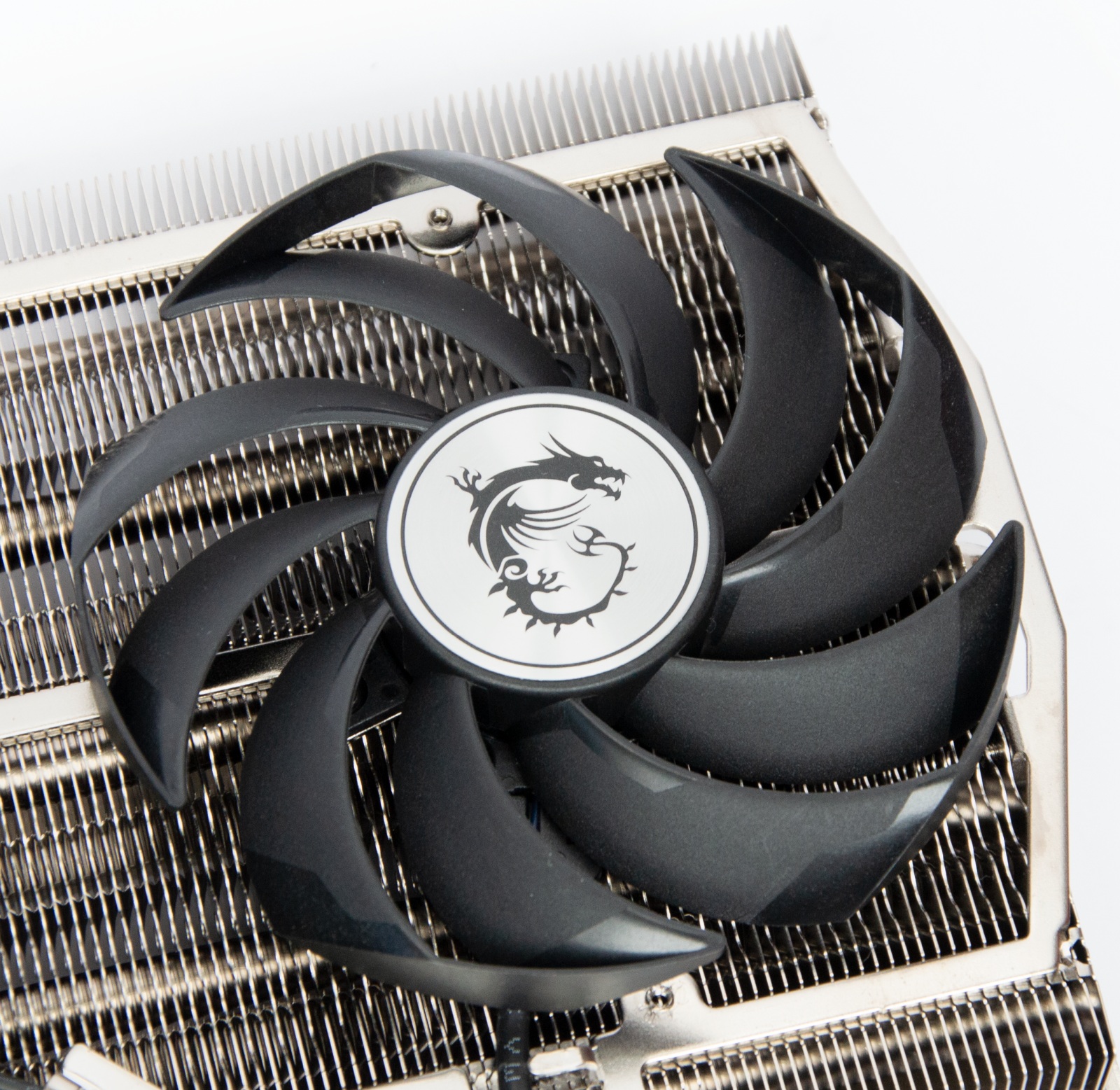

Это особые вентиляторы MSI TorX Fan 4.0 со сдвоенными лопастями. Такая форма усиливает мощность воздушного потока. Среди других оптимизаций нужно отметить волнистую поверхность ребер, что улучшает продуваемость радиатора с плотным расположением пластин.

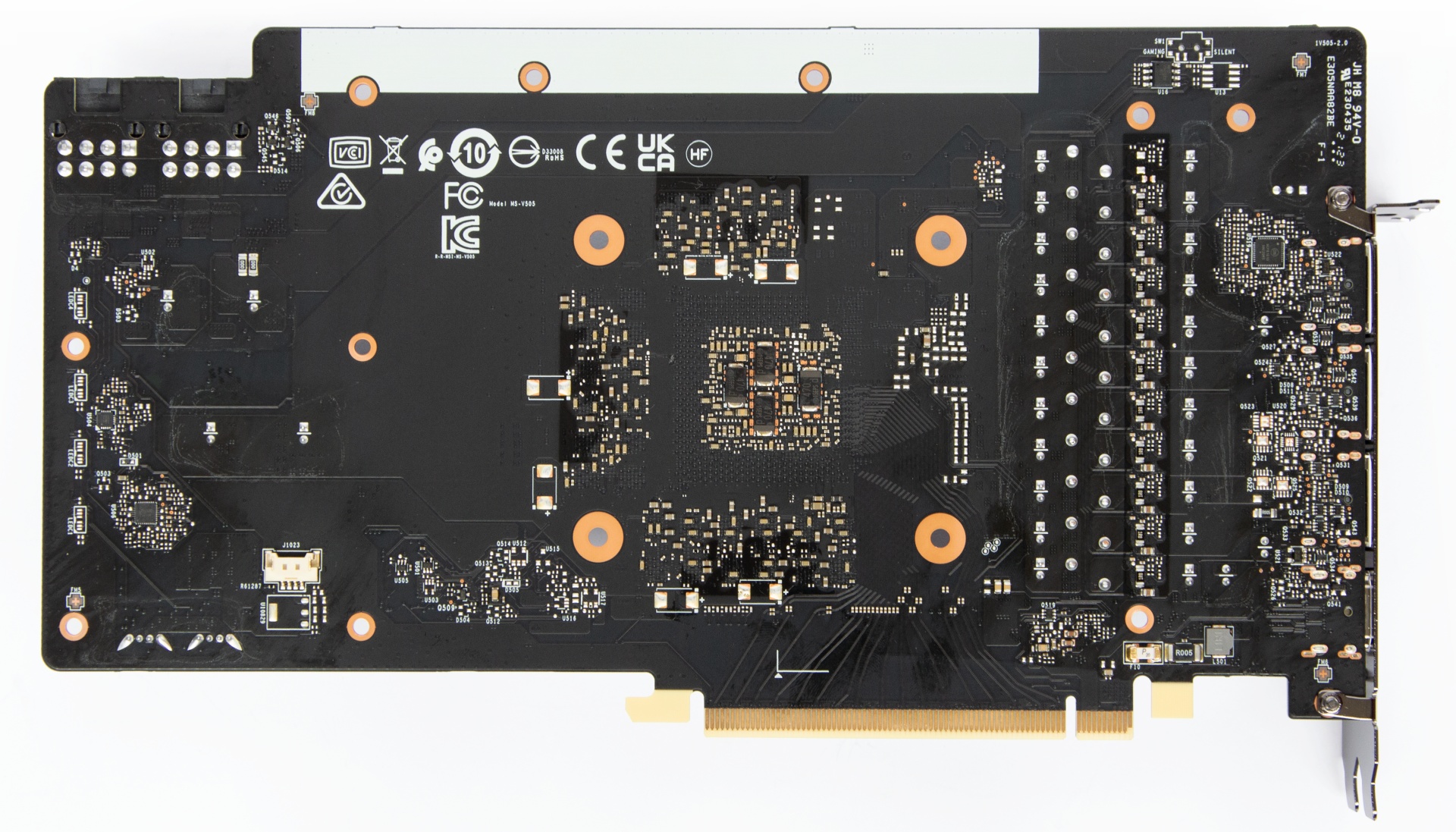

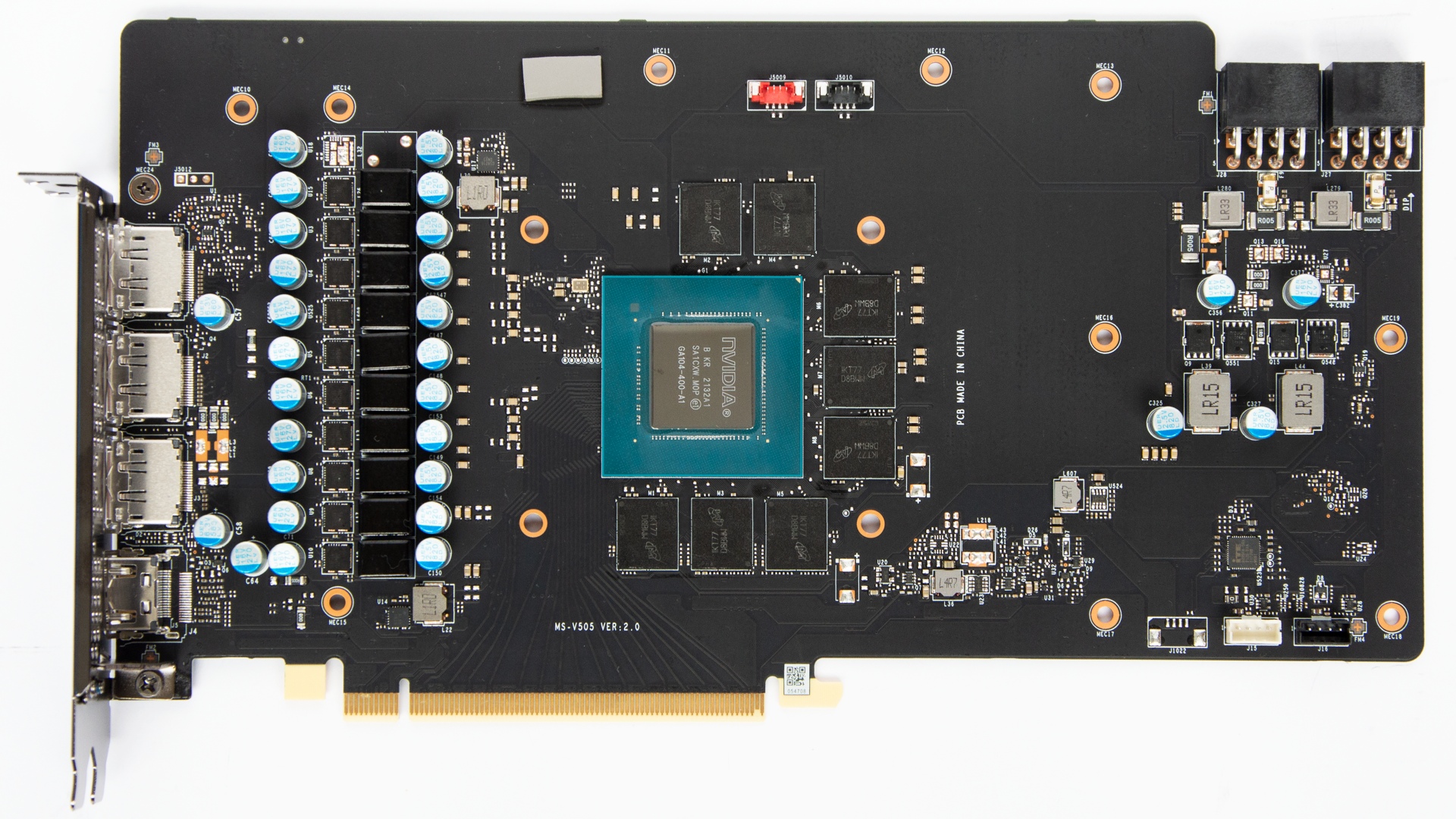

PCB повторяет дизайн платы GeForce RTX 3070 Gaming X Trio, но распаяно на одну фазу больше.

Графический процессор у GeForce RTX 3070 Ti запитан от 10 фаз, память — от двух фаз.

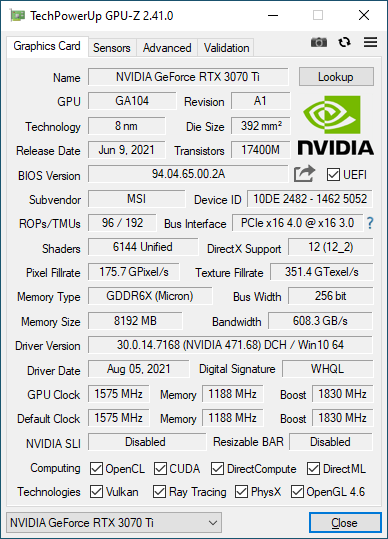

Полная маркировка процессора GA104-400-A1. Он оперирует всеми доступными блоками в числе 6144 потоковых ядер, 192 текстурных блоков и 192 тензорных блоков, 48 блоков ускорения трассировки и 96 ROP. Распаяно восемь гигабайт памяти GDDR6X Micron IKT77 D8BWW.

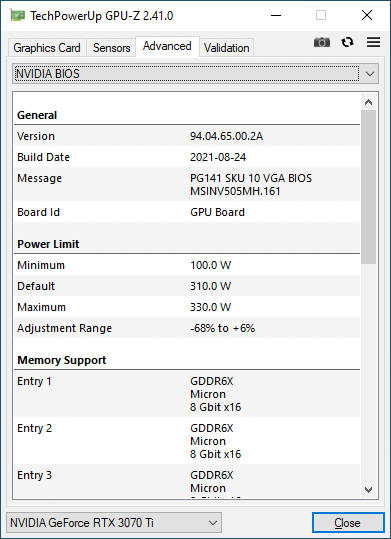

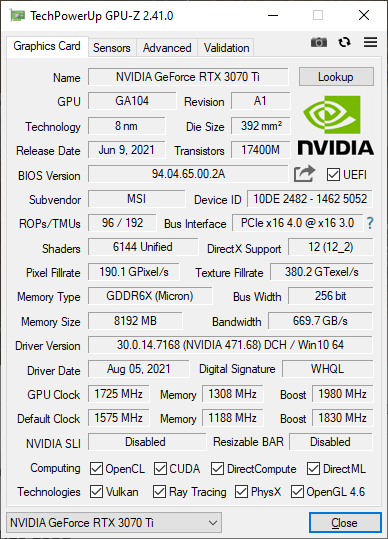

MSI GeForce RTX 3070 Ti Gaming X Trio 8G работает на повышенных частотах. Базовая частота GPU 1575 МГц, а Boost Clock увеличен с 1770 до 1830 МГц. Эффективная частота обмена данных у памяти соответствует значению в 19000 МГц. В BIOS прошит Power Limit 310 Вт с возможностью повышения до 330 Вт.

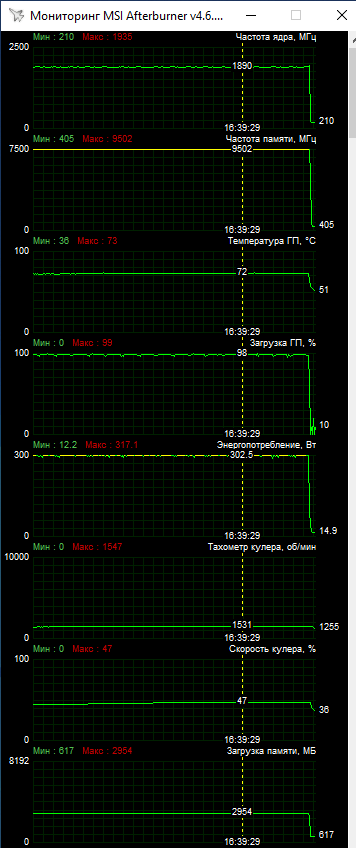

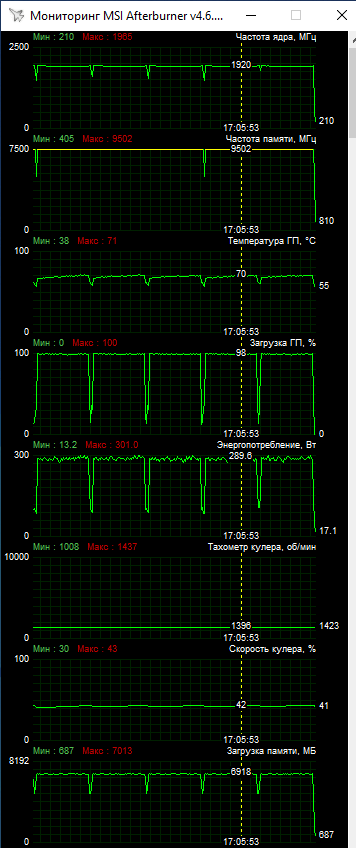

Тестирование проводилось в открытом корпусе при 22–23 °C внутри помещения. В таких условиях GPU прогревался до 71–74 °C при скорости вентиляторов 1400–1550 об/мин. В стресс-тесте 3DMark Time Spy частоты Boost держались в диапазоне 1890–1920 МГц, в Horizon Zero Dawn не опускались ниже 1920 МГц. Пиковое значение Boost составило 1965 МГц.

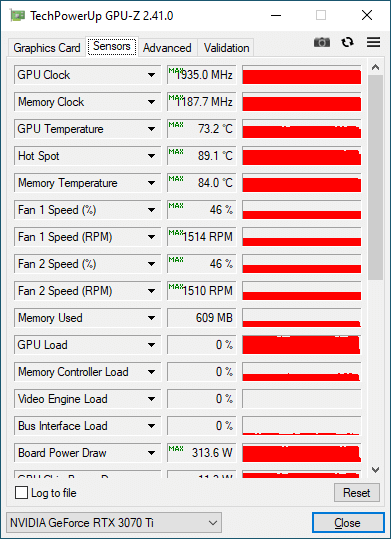

Температура самой горячей точки кристалла достигала 89 °C. Память прогревалась до 84 °C. Это нормальные показатели для топовой видеокарты даже с таким крупногабаритным охлаждением. И надо учитывать, что внутри закрытого корпуса нагрев будет выше.

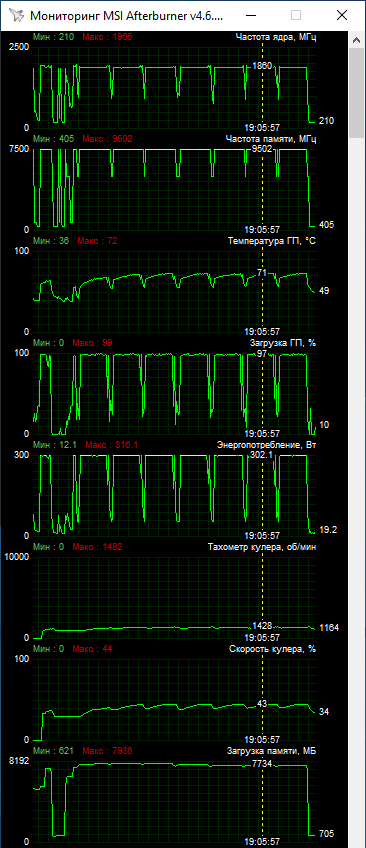

Для сравнения отметим, что видеокарта ASUS ROG-STRIX-RTX3070TI-O8G-GAMING показывала схожие частоты GPU при более высоких оборотах вентиляторов. Самые сильные просадки частот Boost у MSI Gaming наблюдались в The Division 2, при разрешении 4K рабочий диапазон GPU был на уровне 1860–1900 МГц.

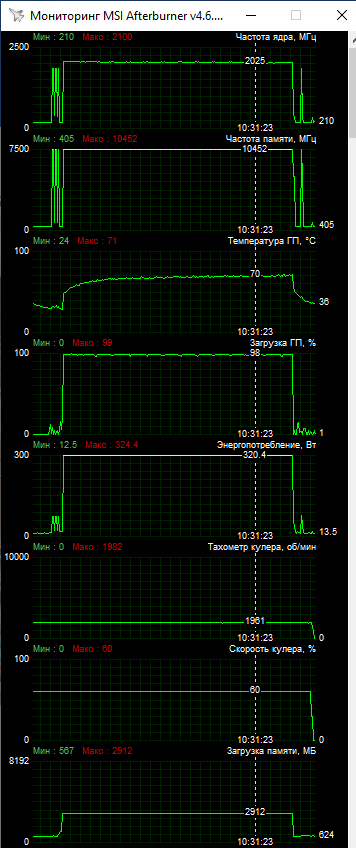

Лимит мощности можно повысить только на 6%, что не помешало немного превзойти в разгоне ASUS ROG Strix. При повышении базовой частоты на 150 МГц удалось достигнуть частот на уровне 2025–2050 МГц в большинстве игр (не ниже 2000 МГц в самых тяжелых режимах).

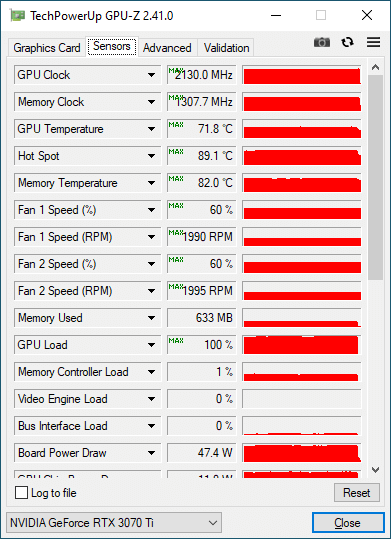

Память стабильно работала на частотах до 20900 МГц, и это слабее результата ASUS ROG Strix. Для стабильной работы скорость вентиляторов вручную фиксировалась на 60%, что обеспечило температуру GPU на уровне 70–71 °C.

При долгой нагрузке возможен прогрев Hot Spot до 89 °C.
