Обзор и тестирование видеокарты MSI GeForce RTX 4090 Suprim Liquid X 24G. Холодная и неудержимая

Видеокарты на базе нового ядра Ada Lovelace получились весьма мощные, относительно холодные и тихие, но с массивными системами охлаждения, которые занимают почти четыре слота. Конечно, это повлияло и на вес графических адаптеров, поэтому подпорка в комплекте поставки стала нормой, а не исключением. Несмотря на эффективность кулеров для новых карт, кроме размера и веса у них есть еще один недостаток — почти весь отработанный воздух остается внутри ПК, что сказывается на других компонентах системы. В конечном счете пользователю приходится организовывать хорошую активную вентиляцию, чтобы мощный игровой компьютер не перегревался во время сетевых баталий. И вот здесь становится целесообразным использование систем жидкостного охлаждения, которые, благодаря большой площади кристаллов GPU, для видеокарт подходят лучше, чем для современных процессоров (из-за чего поклонников воздушных кулеров для CPU все еще предостаточно, но не в последнюю очередь это также связано со сроком использования СО и ее цены). Обычно речь идет о готовых для использования системах AiO, тогда как кастомные «водянки» до сих пор непревзойденны в эффективности охлаждения всех компонентов ПК. Так вот, жидкостное охлаждение позволяет переносить тепло от горячей точки внутри ПК наружу, что хорошо скажется на температурном режиме его компонентов. Кроме того, вентиляторы радиатора непосредственно участвуют в циркуляции воздуха внутри компьютера, благодаря чему можно сэкономить на вентиляторах для корпуса ПК.

Первые эксперименты по установке водоблоков для кастомной системы жидкостного охлаждения в начале 2000-х проводила тогда еще немецкая компания Gainward, предлагавшая карты на базе чипов GeForce FX 5900 и FX 5950, в комплекте с которыми поставлялся полный набор компонентов для сбора «водянки». А вот зачатки AiO появились чуть позже с видеокартами Sapphire серии Toxic и MSI на базе Radeon X1950 XTX, которые оснащались системой охлаждения Thermaltake Tide Water. Ее эффективность была так себе, как и уровень шума, но внешний вид в то время производил впечатление и ее использовали для имиджевых продуктов. Дальше все больше производителей оснащали свои графические адаптеры водоблоками или готовыми СО, были и референсные решения даже у AMD. Не осталась в стороне и компания MSI, которая предлагала и предлагает своим поклонникам видеокарты серии Sea Hawk как с водоблоками, так и с системами AiO. Сейчас у нее только две модели линейки Suprim Liquid с готовой системой жидкостного охлаждения на базе GeForce RTX 4090. Одну из таких мы и рассмотрим.

MSI GeForce RTX 4090 Suprim Liquid X 24G

Видеокарта поставляется в большой и светлой коробке, на передней стороне которой изображен продукт, а на обратной его особенности и характеристики.

В комплекте есть документация, фирменный коврик для мышки, переходник питания на четыре обычных 8-контактных разъема и набор монтажных винтов для радиатора.

Карта выполнена в современном стиле Suprim и занимает всего два слота. Можно подумать, что этот графический адаптер, длиной «всего» 280 мм, имеет на борту GPU вроде еще не вышедшего GeForce RTX 4060, но это не так. Под крышкой Suprim Liquid X находится топовое ядро AD102 и 24 ГБ видеопамяти, а мощность карты составляет 480 Вт. Именно благодаря системе жидкостного охлаждения удалось уменьшить размеры и, соответственно, массу адаптера.

Снаружи карта покрыта пластиковой крышкой с металлической накладкой. Стиль алмазной огранки присутствует и здесь. Задняя пластина выполнена из анодированного алюминия, украшенного логотипом серии Suprim с подсветкой.

На верхнем торце карты через отверстие проходят 10-мм ПВХ-шланги с нейлоновой оплеткой. Их длина составляет 470 мм.

На внешней планке находятся три разъема DisplayPort 1.4a и HDMI 2.1a, а над ними есть отверстия для выхода горячего воздуха от системы охлаждения.

На карте, в задней части, находится только один фирменный вентилятор Torx Fan 5 диаметром 95 мм и девятью лопастями, которые по три соединены между собой. На внутренней стороне есть три отверстия с резьбой для дополнительного оборудования.

Сверху на краю находится разъем 12VHPWR и переключатель BIOS между режимами Game и Silent.

Главный радиатор выполнен из алюминия и рассчитан на два 120-мм вентилятора. Его размеры составляют 270 на 120 мм, а толщина — 25 мм, то есть это обычная 240-ка, которая подойдет к любому современному корпусу.

Радиатор снабжается двумя установленными вентиляторами толщиной 27 мм. Ребра ленточного типа с плотностью 18 FPI, количество каналов, через которые проходит хладагент, равно 12. Вес карты вместе с радиатором достигает 2,35 кг, тогда как обычные видеокарты GeForce RTX 4090 весят даже больше.

Вентиляторы MSI PLA12025S12H-4 выполнены с гидродинамическим подшипником, ШИМ-регулировкой и имеют обычный 4-контактный разъем. Такие же модели можно было встретить в AiO для процессоров производства MSI. По углам установлены резиновые демпферы для понижения передачи вибраций от вентилятора к радиатору.

Под пластиковой крышкой кулера видеокарты находится пластина-радиатор с небольшими ребрами для охлаждения силовых элементов. Также она используется в качестве рамы для всей конструкции.

Над чипом установлен комбинированный насос, который играет также роль водоблока. Она охлаждает не только GPU, но также и память, что положительно должно отразиться на их температурном режиме. Тепло от графического процессора передается через термопасту, в то время как для чипов памяти применены термопрокладки небольшой толщины.

Конструктивно насос схож с продуктами для охлаждения процессоров, особенно от компании Arctic, и имеет пластину-теплообменник с микроканалами напротив кристалла GPU, пластину для ускорения потока жидкости, большой импеллер и корпус с двигателем и платой управления. Присутствует также пробка для доливания жидкости, которая встречается не так уж часто.

Рама карты выполнена из алюминия и, как и задняя пластина, имеет толстые термопрокладки.

Печатная плата используется от обычной модели GeForce RTX 4090 Suprim, даже скругленные углы остались на месте.

На плате установлен чип AD102-300-A1 с защитной рамкой, взаимодействующей через 384-битную шину с видеобуфером на 24 ГБ, набранным из 12 микросхем Micron 2MU47D8BZC.

Подсистема питания GPU насчитывает 26 фаз, тогда как для памяти – четыре. Используются элементы MPS MP86957, рассчитанные на ток 70 А. Дроссели почти не слышны.

Частота графического процессора составляет 2235 МГц, но он может ускоряться до 2625 МГц, как и в Suprim с воздушным охлаждением, только здесь предел мощности подняли до 530 Вт вместо 520 Вт в обычной модели. Память работает на своей стандартной частоте и имеет пропускную способность на уровне 21 Гбит/с.

Режим Silent имеет все те же характеристики, за исключением того, что мощность карты снижена до 450 Вт вместо 480 Вт, что повлияет на ускорение частоты в игровых проектах.

А вот в реальных играх со сложной графикой GPU в режиме Game работает на частоте от 2760 до 2790 МГц, с меньшей нагрузкой может постоянно функционировать на 2790 МГц или даже на 2805 МГц. Температура чипа в таком режиме составляла от 48 до 59 градусов (23 °C в помещении) с пиком в 63 градуса. Скорость вентилятора на карте была на уровне 1200–1300 об/мин.

В режиме Silent темп снижается до 2730–2760 МГц в тяжелых проектах, но в играх, где нагрузка небольшая, вполне возможна работа и на частоте 2805 МГц, например, в Far Cry 6. Количество оборотов вентилятора уменьшается до 1000–1070, а температура поднимается уже до 51–61 °C.

Если смотреть на максимальные показатели, то они достигали 65 градусов для чипа (77 °C Hot Spot) и 72 градусов для памяти. Вентиляторы на радиаторе имели скорость 1550 об/мин, но если долго играть с максимальной настройкой графики в тяжелых проектах, то можно получить и 1900 об/мин.

Тихий режим уже сказывается на нагреве GPU и памяти, и увеличивает их температуру на 2–4 градуса. Конечно, в закрытом корпусе этот показатель вырастет еще больше.

Характеристики видеокарт

Для сравнения возьмем карты ASUS ROG-STRIX-RTX4090-O24G-GAMING, ROG-STRIX-RTX3090-O24G-GAMING и MSI GeForce RTX 4080 16G Suprim X из прошлых тестирований.

Тестовый стенд

Для тестирования видеокарт была собрана следующая система:

• процессор: Intel Core i9-12900K;
• материнская плата: Asus Rog Maximus Z690 Hero (UEFI 2204);
• система охлаждения: EK-Supremacy EVO – Full Nickel + Syscooling P67F + EK-RES X3 150 D-RGB + Barrow Dabel-40A 360 + 3x EK-Vardar EVO 120ER RGB;
• термоинтерфейс: Arctic MX-4;
• память: Kingston Fury KF560C36BBEK2-32;
• накопитель №1: Kingston A2000 1TB NVMe PCIe;
• накопитель №2: Kingston NV1 2TB NVMe PCIe;
• корпус: Vinga Cobalt;
• блок питания: Chieftec GPS-1250C (1250 Вт);
• операционная система: Windows 11 Pro (21H2);
• драйверы системы: Intel INF 10.1.19199.8340, ME 2229.3.2.0, IO 30.100.2221.20;
• драйверы видеокарты NVIDIA: GeForce 528.02, GeForce 527.56 (для GeForce RTX 4090), GeForce 526.98 (для GeForce RTX 4080) и GeForce 522.25 (для GeForce RTX 3090).

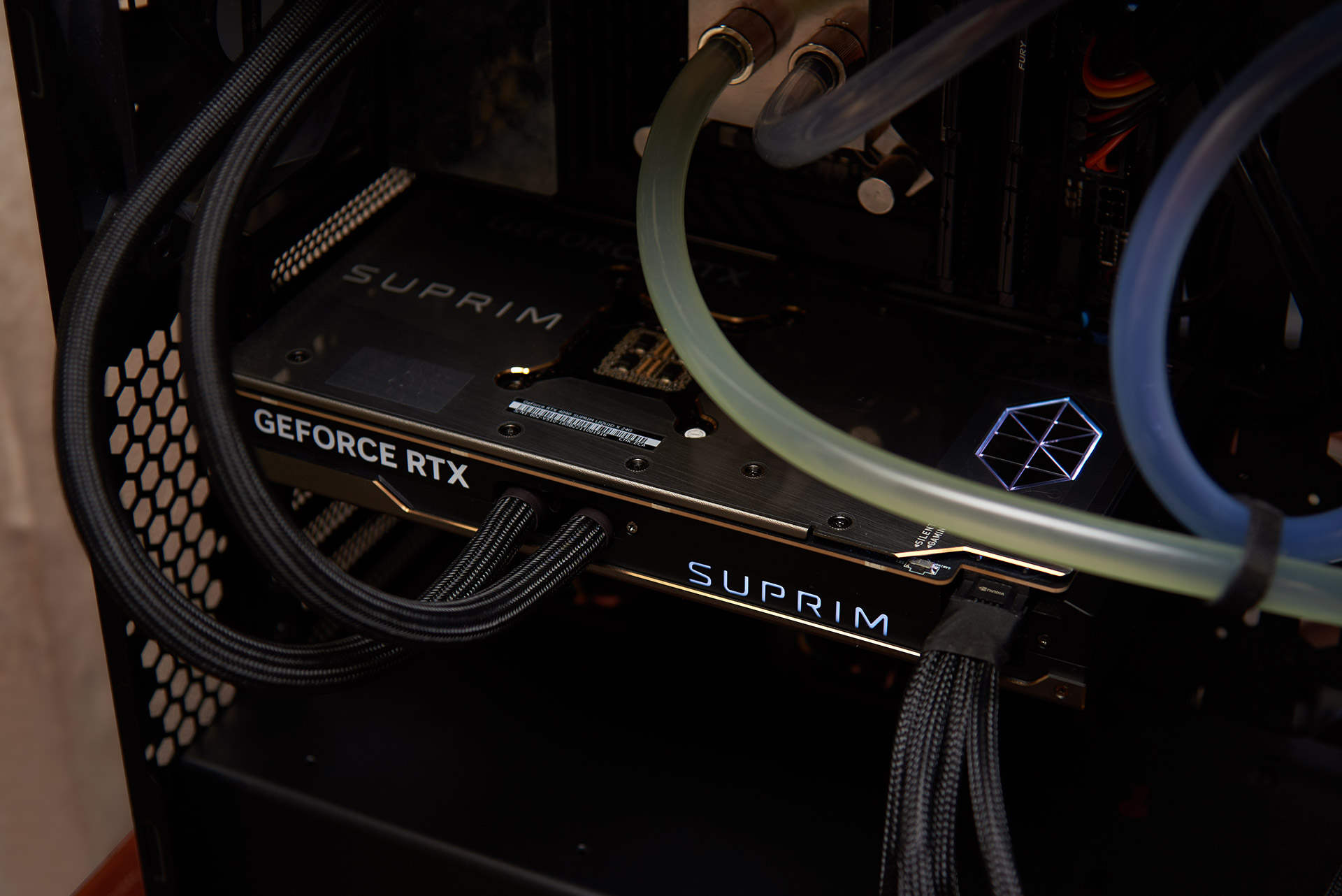

Радиатор был установлен в корпусе спереди, вентиляторы стояли на выдув, скорость их составляла 75% от максимальной, помпа работала на максимальной скорости, VRM и память охлаждались 120-мм корпусным вентилятором. В материнской плате активировался профиль XMP на 6000 МГц, больше никаких настроек системы не производилось.

Тестирование в играх происходило при разрешении 3840x2160 с пресетами качества графики Ultra. Также были добавлены режимы с активированными, где это возможно, параметрами трассировки лучей, но без DLSS. Режим DLSS дополнительно использовался только в двух играх, а именно Cyberpunk 2077 и Chernobylite, как самых трудных для видеокарт с RT. Бенчмарк Bright Memory: Infinite использовался как с максимальным качеством без DLSS, так и со стандартными настройками. 3DMark также был со стандартными настройками.

Пока происходило тестирование, игры Cyberpunk 2077 и The Riftbreaker получили обновления (актуально для всех карт кроме Strix GeForce RTX 3090), также обновления получили Assassins Creed Valhalla и Far Cry 6 (актуально для всех карт кроме Strix GeForce RTX 3090). И это нужно учитывать сравнивая видеокарты.

Результаты тестирования

Assassin's Creed Valhalla

Bright Memory: Infinite

Chernobylite

Cyberpunk 2077

Far Cry 6

Horizon Zero Dawn

Marvel's Guardians of the Galaxy

Red Dead Redemption 2

The Riftbreaker

3DMark

Энергопотребление

Выводы

GeForce RTX 4090 — самая быстрая игровая видеокарта на рынке, обходящая своего предшественника в 1,5–2 раза. Еще и стоит привлекательнее, чем серия RTX 30, за старшие модели которой во времена криптолихорадки в магазине просили по 3–4 тыс. долларов. Конечно, даже 50 процентов этой суммы слишком дорого для графического адаптера, но что поделаешь, если люди покупают и за такую цену.

Видеокарта MSI GeForce RTX 4090 Suprim Liquid X 24G является интересным представителем серии графических адаптеров RTX 40. Благодаря системе жидкостного охлаждения AiO она имеет не такие большие размеры, как обычные продукты с ядром AD102, и весит гораздо меньше. Конечно, с внешним радиатором она уже не такая легкая, но именно сама карта слот на материнской плате не отломает. Также благодаря AiO она производительнее решений с воздушным охлаждением, что делает ее одной из самых мощных GeForce RTX 4090 на рынке. Но и требования к корпусу, куда будет устанавливаться эта карта, имеются: он должен быть просторным и с возможностью установки сверху системы жидкостного охлаждения, потому что «хладагент» легко прогревается до 50 градусов. Еще лучше использовать удлинитель и установить видеокарту вертикально, тогда и кабель с разъемом 12VHPWR не придется заламывать. В целом хороший вариант для мощного игрового ПК, в котором планируется использовать системы AiO для охлаждения компонентов.
