Знакомство с Radeon RX 560 2GB на примере видеокарты PowerColor Red Dragon. Сравнение с GeForce GTX 1050

Компания AMD обновила весь модельный ряд видеокарт бюджетного и среднего уровня. Ранее мы успели познакомиться с Radeon RX 580 и Radeon RX 570, которые на фоне майнинговой лихорадки перешли в разряд дефицитных товаров. Настало время поговорить о более доступных и недорогих решениях. Главной новинкой в 100-долларовом сегменте стал графический ускоритель Radeon RX 560. В данном обзоре мы познакомимся с простейшим представителем этой серии от PowerColor, сравним его с GeForce GTX 1050 и видеокартами старых поколений.

В основе Radeon RX 560 лежит процессор Polaris 11, знакомый по Radeon RX 460. Да и сама новинка является улучшенной версией Radeon RX 460. Но если новые Radeon RX 580/570 получены путем банального разгона по частотам, то Radeon RX 560 досталось еще и большее количество вычислительных блоков. Потенциал GPU Polaris 11 в Radeon RX 460 был частично ограничен. Старая видеокарта работала с 14 активными Compute Unit, а новая оперирует уже 16 Compute Unit. Общее количество потоковых процессоров возросло с 896 до 1024, что является весьма неплохим апгрейдом.

Без повышения частот тоже не обошлось. Для Radeon RX 560 установлено базовое значение в 1175 МГц при максимальной частоте ядра 1275 МГц. Интерфейс памяти 128-битный, карты оснащаются модулями GDDR5 с эффективной частотой 7 ГГц. Видеокарты могут выпускаться в версиях на 4 или 2 ГБ. Процессор Polaris 11 производится по нормам 14-нм техпроцесса. Увеличение количества активных блоков и повышение частот должно привести к росту энергопотребления. Но инженерам удалось сохранить TDP на уровне 75 Вт, как и у карты-предшественницы. Radeon RX 560 оснащается одним разъемом дополнительного питания.

Для наглядного сравнения Radeon RX 560 и Radeon RX 460 мы свели их характеристики в одну таблицу.

Radeon RX 560 поддерживает все технологические инновации, присущие старшим моделям линейки Polaris. Это решение на базе самой прогрессивной архитектуры AMD, обеспечивающей лучшее соотношение производительности и энергопотребления, плюс высокая эффективность в DirectX 12 и API Vulkan. С учетом возросшего потенциала, видеокарта должна стать не только оптимальным вариантом для киберспортивных игр, но приемлемым решением для нетребовательного геймера, который не рассчитывает на максимальное качество графики.

Партнеры AMD представили множество различных версий Radeon RX 560. Мы привыкли к разнообразию разогнанных версий, но, оказывается, в этой серии есть модели, которые можно назвать экономичными. Они обходятся без дополнительного питания, а частоты GPU близки к базовому уровню. Именно с такой видеокартой мы познакомимся в данном обзоре.

PowerColor Red Dragon Radeon RX 560 2GB GDDR5 OC

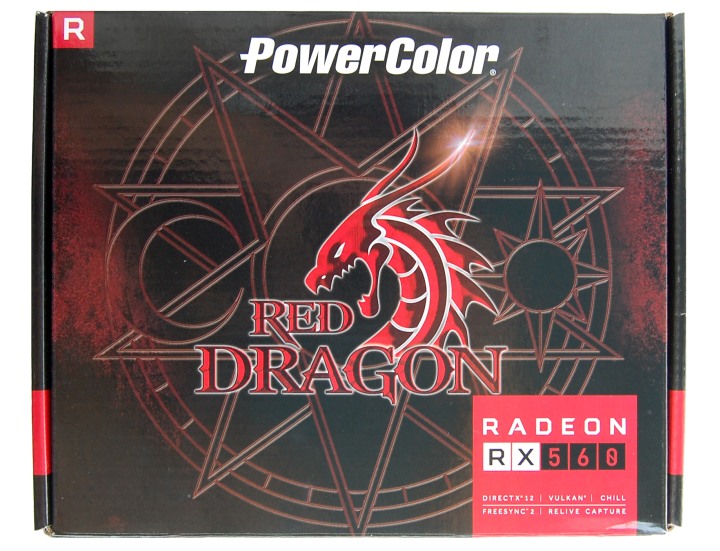

Рассматриваемая видеокарта PowerColor (AXRX 560 2GBD5-DHV2/OC) оснащается 2 ГБ видеопамяти и попутно является единственным вариантом Radeon RX 560 от PowerColor, который оснащен кулером с двумя вентиляторами. Поставляется адаптер в небольшой коробке

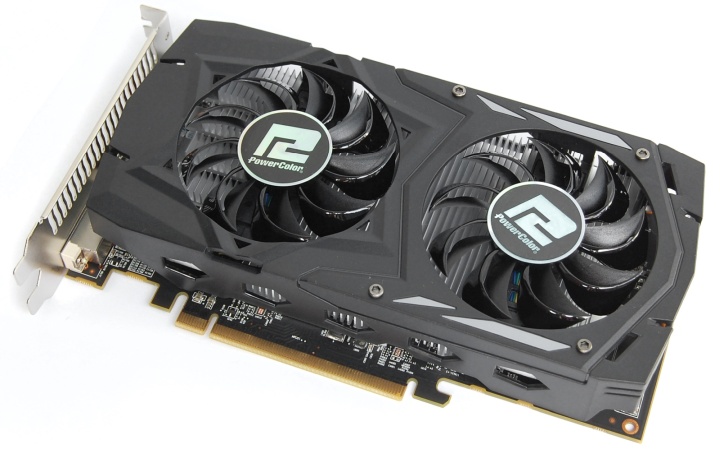

Видеокарта занимает два слота расширения, полная ее длина 21 см.

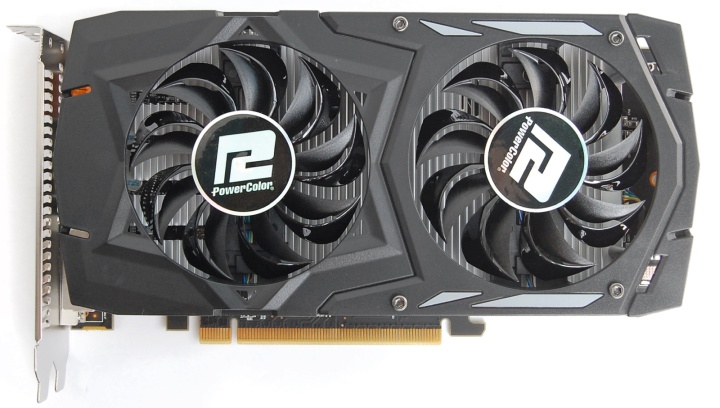

Карта накрыта пластиковым кожухом с оригинальным дизайном и необычной формой лопастей у вентиляторов.

В углу присутствует посадочное место под разъем питания, который в данной версии отсутствует.

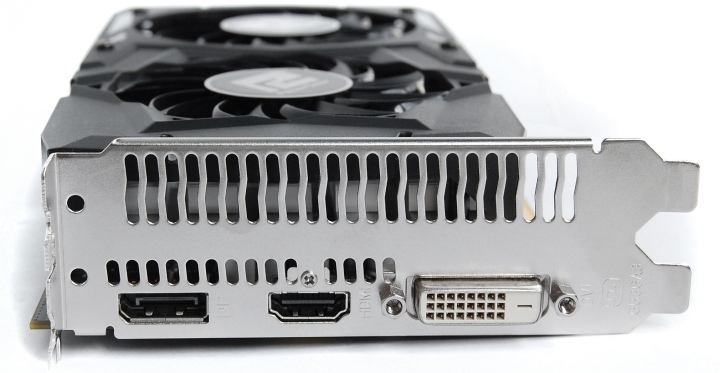

На задней панели три разъема для вывода изображения: DisplayPort, HDMI и DVI.

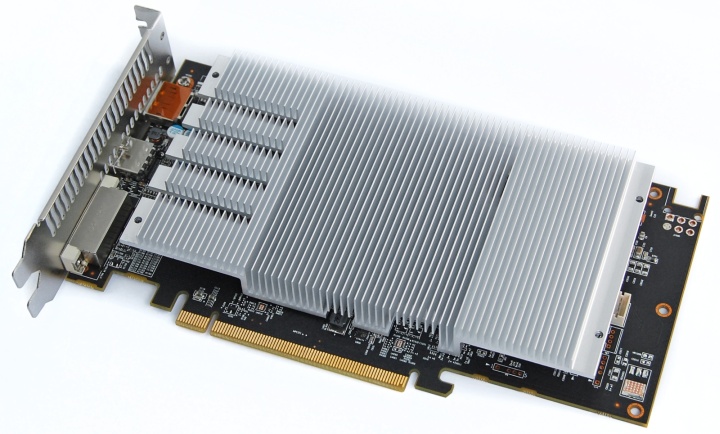

Конструкция система охлаждения проста. Это цельный ребристый радиатор без тепловых трубок и медных вставок. Зато радиатор довольно крупный и занимает почти все свободное место под пластиковым корпусом.

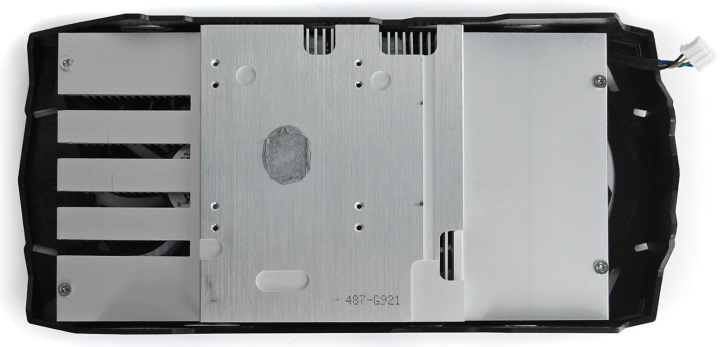

Лучше оценить габариты радиатора можно по нижней фотографии, где он изображен на фоне платы. В зоне над VRM есть прорези, чтобы обеспечить обдув электронных компонентов.

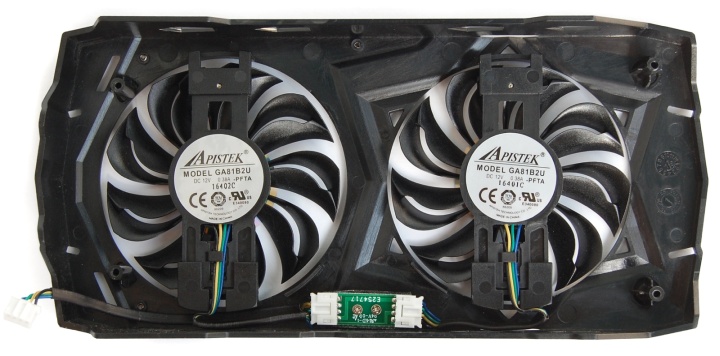

За обдув отвечают два вентилятора Apistek GA81B2U диаметром 80 мм.

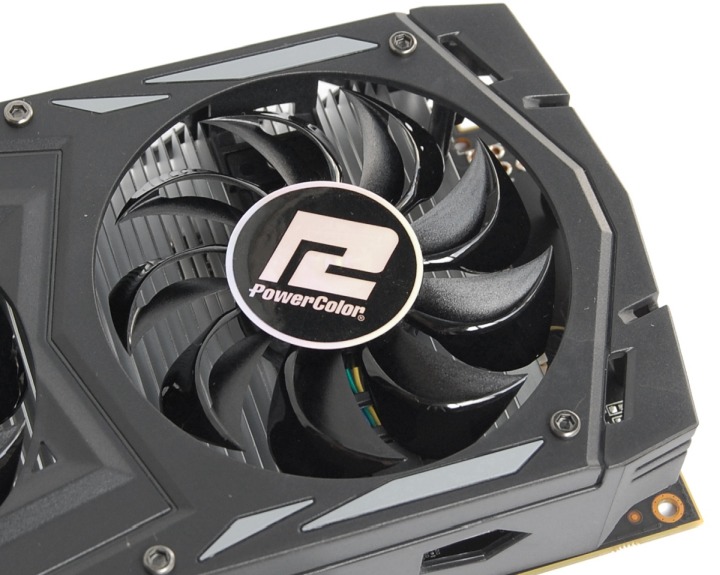

Форма лопастей весьма необычная. Они «сквозные» и напоминают сдвоенные лепестки.

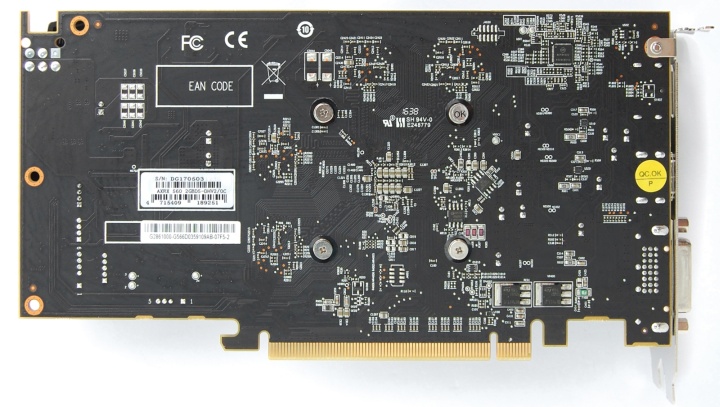

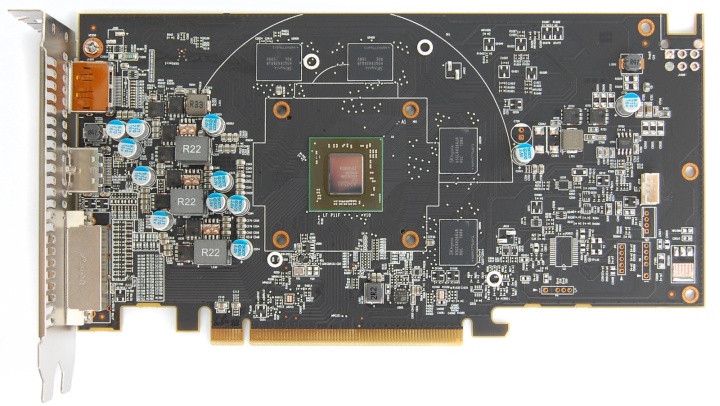

Печатная плата смотрится весьма достойно, как для бюджетного продукта. Система питания GPU насчитывает три фазы.

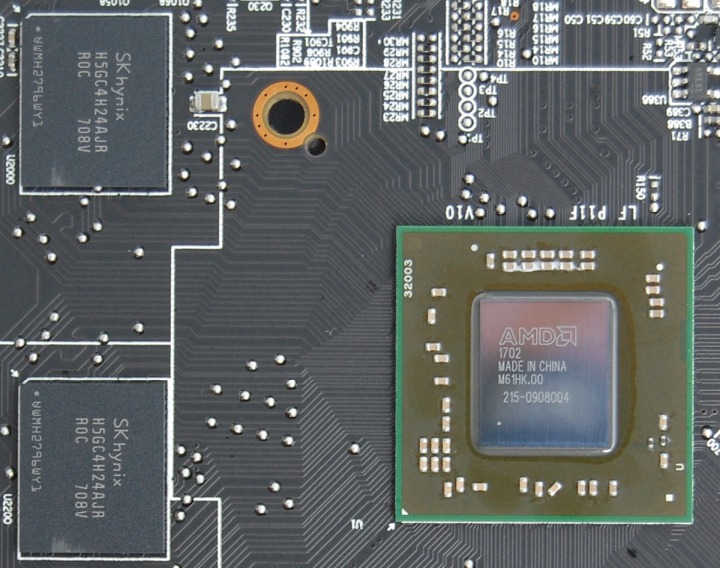

Процессор Polaris 11 не имеет защитной рамки. Два гигабайта памяти набрано четырьмя микросхемами SKhynix H5GC4H24AJR R0C.

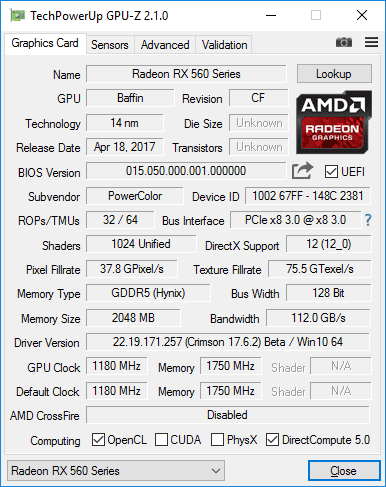

Последнее сочетание букв в названии Red Dragon Radeon RX 560 2GB GDDR5 OC намекает на некий заводской разгон. На самом деле, для GPU установлена частота 1180 МГц, что лишь на 5 МГц больше стандартного базового значения. Ну и, естественно, это меньше Boost-частот до 1275 МГц. При этом среди четырех моделей Radeon RX 560 от PowerColor три работают именно при такой частотной формуле. Память функционирует в стандартном режиме при эффективной частоте обмена данными в 7000 МГц.

Стоит еще отметить, что Radeon RX 560 работает в режиме PCI-E 8x, как и предыдущие карты Radeon RX 560.

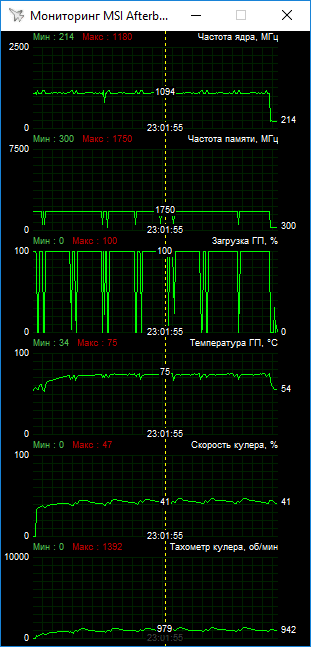

При тестировании на открытом стенде с температурами 25–26 °C нагрев ядра в самых тяжелых игровых приложениях достигал 75 °C. При этом реальная частота оказалась ниже заявленной, т.е. карта работала в Boost-режиме без жесткой фиксации частот на одном уровне. В игре Tom Clancy's The Division, которую мы используем для создания тяжелой игровой нагрузки, частоты могли снижаться от 1180 МГц почти до 1090 МГц, а средние значения были немного выше 1100 МГц.

Для бюджетной видеокарты с невысоким TDP рабочие температуры не особо низкие, хотя никакого беспокойства они не вызывают. Похоже, из-за малой площади кристалла нужна качественная реализация системы теплоотвода. Кулер с медным основанием и тепловыми трубками был бы более эффективным, но для недорогой модели производитель посчитал это излишеством. Также стоит отметить, что в следующем обзоре мы рассмотрим более продвинутую версию Radeon RX 560 с тепловыми трубками, где температуры не сильно отличаются от тех, что мы видим на PowerColor. Так что данная карта работает в обычном для представителей этой серии режиме.

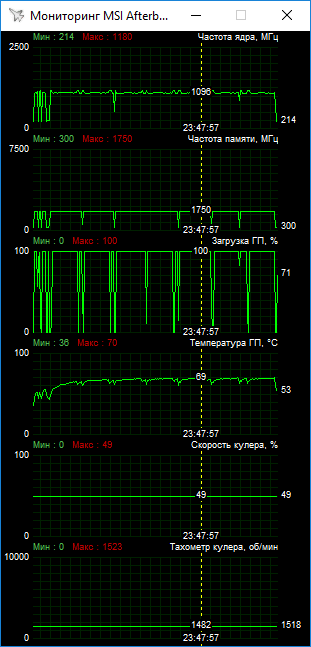

Приятно отметить полный акустический комфорт и отсутствие шума при игровой нагрузке. Что и не удивительно, ведь вентиляторы работают при низких оборотах в диапазоне 1000–1300 об/мин. Столь низкая скорость говорит и о наличии дополнительного потенциала для снижения нагрева. Мы проверили это, зафиксировав скорость вентиляторов на уровне 1400 об/мин, и это позволило стабилизировать нагрев на уровне 69–70 °C.

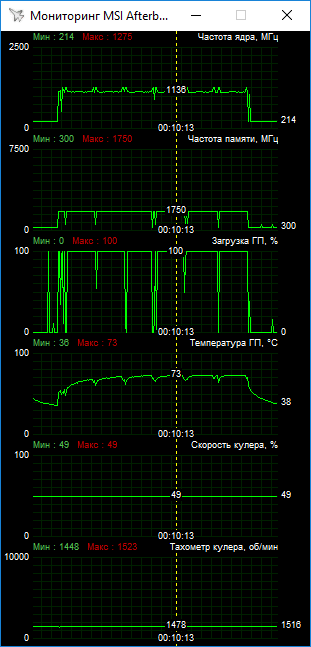

Это первая видеокарта серии RX 560, которая попала к нам в руки. Поэтому не совсем ясно, насколько нормальными являются продемонстрированные частоты. Опыт общения с некоторыми бюджетными видеокартами показывает, что в Boost-режиме они действительно могут демонстрировать серьезные просадки. Также мы не могли исключить проблему с адекватным мониторингом параметров новой модели. В любом случае, нужна конфигурация частот, которая ближе к заявленному уровню с Boost 1275 МГц. Для этого было проведена соответствующая операция по разгону с небольшим повышением лимита мощности на 5%. Согласно мониторингу MSI Afterburner, средние частоты при этом возросли примерно до 1140–1150 МГц.

При таких настройках видеокарта заменит среднестатистическую версию Radeon RX 560.

Проведены испытания разгонного потенциала. В результате подбора частот удалось достичь 1330 МГц по ядру и 1965 (7860) МГц по памяти. Такой разгон GPU по силам Radeon RX 460 с дополнительным питанием, а разгон памяти на фоне предшественниц выдающийся.

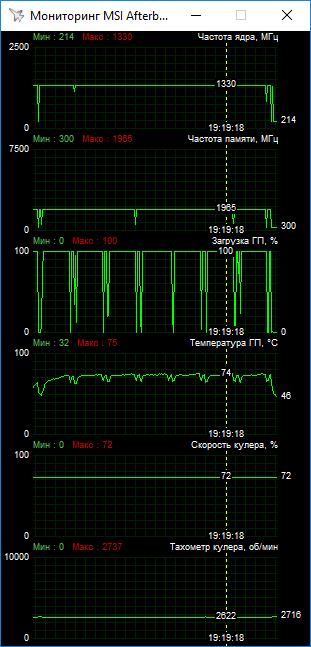

Достичь стабильности в данном режиме удалось при заметном повышении скорости вентиляторов. Резко возрос нагрев, и это требовало серьезного улучшения охлаждения. На приведенном скриншоте вы видите температуры до 75 °C в Tom Clancy's The Division при скорости вращения вентиляторов 2600–2700 об/мин. Шум в таком режиме уже весьма серьезный. В реальности после сбоя в паре приложений скорость пришлось поднимать еще выше. Видеоадаптер PowerColor явно работал на пределе своих возможностей. Однако видеокарты с дополнительным питанием смогут показать лучшие результаты.

Прямым ценовым конкурентом для Radeon RX 560 являются карты GeForce GTX 1050. В нашем тестировании они представлены Palit GeForce GTX 1050 StormX. Ранее эта модель не фигурировала на страницах сайта, поэтому вначале изучим ее особенности.
