Время летит незаметно и с момента выхода MSI на рынок систем воздушного охлаждения прошло уже почти три года. Начинала компания с кулера среднего класса, который назывался Core Frozr L. Затем добавили версию помощнее — Core Frozr XL. А теперь решили расширить модельный ряд бюджетным (по меркам компании) кулером Core Frozr S. Собственно, он и стал предметом данного обзора, как многие уже догадались из названия.
Упаковка и комплект поставки
Упаковка кулера выглядит красиво и информативно. В это плане она практически ничем не отличается от оформления коробки кулера Core Frozr L. Тут есть и изображения, и технические характеристики, и описание основных достоинств.

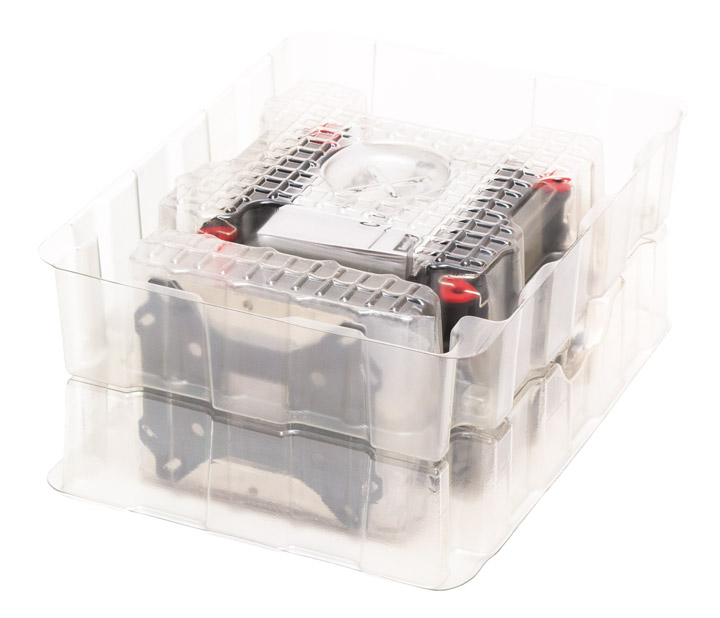

В качестве внутренней упаковки используется две прессованные формы из прозрачного пластика. Весьма удачное решение.

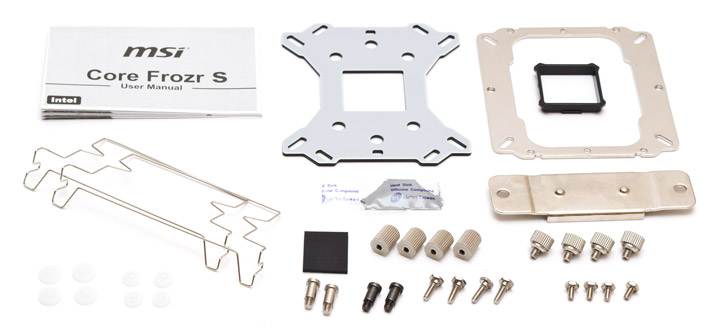

В комплект поставки входит:
- инструкция по установке;
- универсальная металлическая усилительная пластина с изоляционной прокладкой;
- универсальная крепежная рамка;
- пластиковая квадратная изоляционная вставка;
- прижимная пластина;
- пакетик с термоинтерфейсом;
- две дополнительные крепежные скобы для вентилятора;
- четыре фиксатора для шпилек под AMD;
- четыре фиксатора для шпилек под Intel;
- четыре резиновых демпфера-наклейки под вентилятор;
- две крепежных винта для сокетов AMD;
- две крепежных винта для сокетов Intel;
- четыре металлических резьбовых подставки с резиновыми накладками;
- четыре винтовых шпильки;
- четыре резьбовых подставки с накатанной головкой для сокета Intel LGA2011;
- четыре коротких винта.
Внешний вид

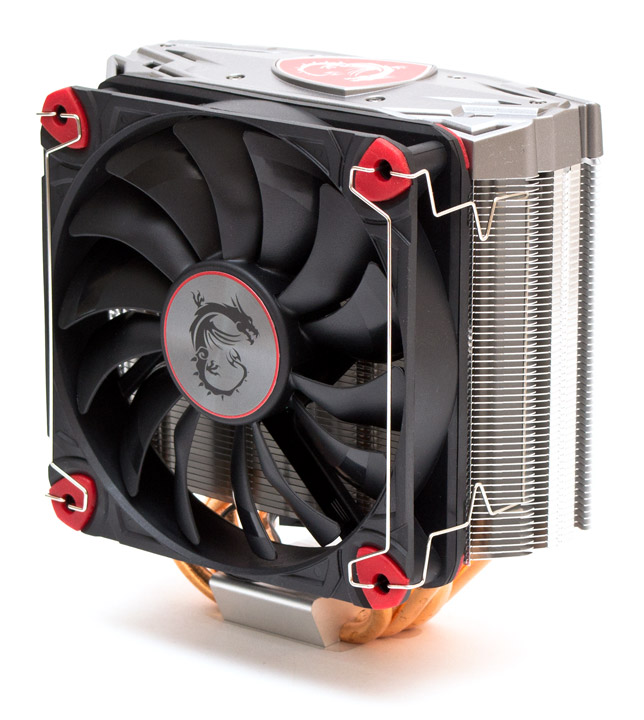

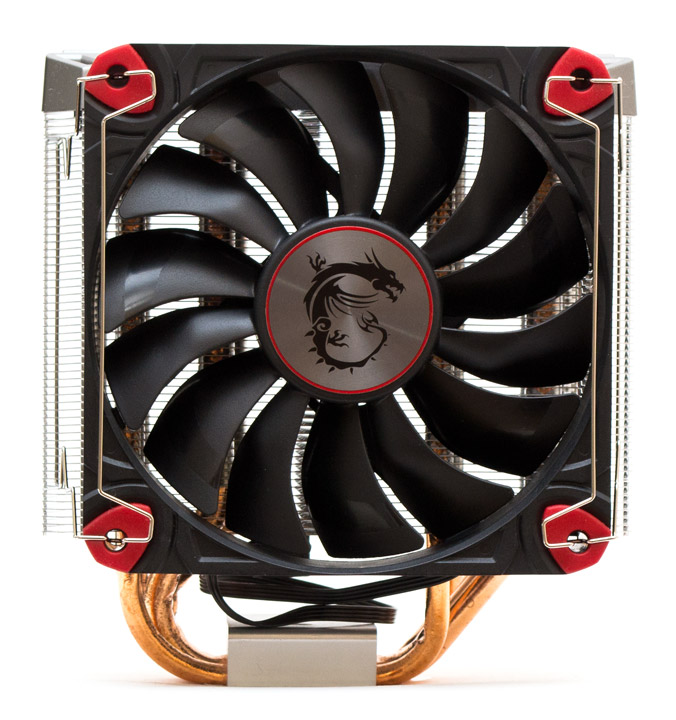

На первый взгляд MSI Core Frozr S выглядит очень похожим на Core Frozr L, но это верно лишь отчасти. Вентилятор остался таким же, как и был. Общая высота кулера уменьшилась со 155 до 152 мм и это позитивно в плане совместимости с узкими корпусами.

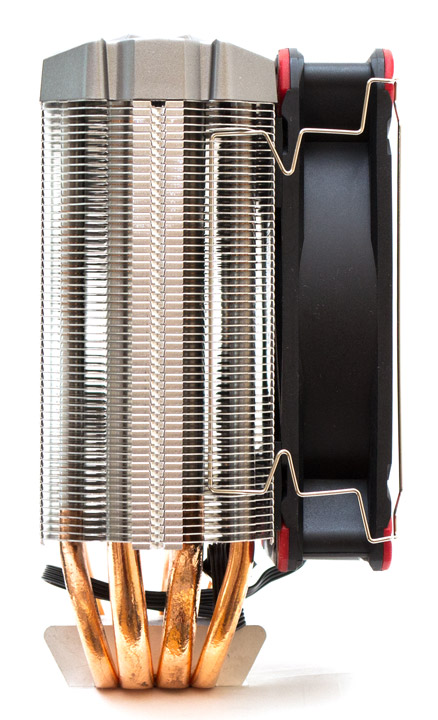

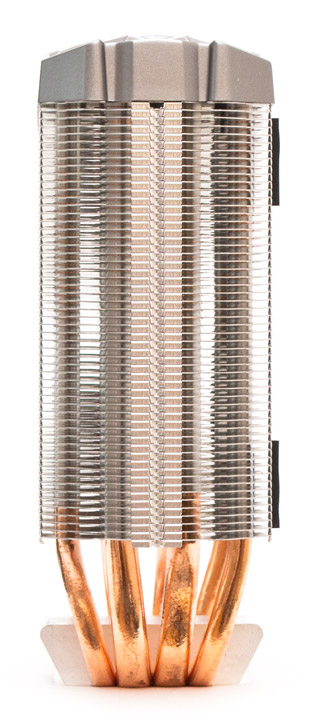

Тепловые трубки в данной версии кулера лишились никелировки и стали выглядеть проще, демонстрируя характерный цвет меди. Толщина радиатора в профиль не поменялась.

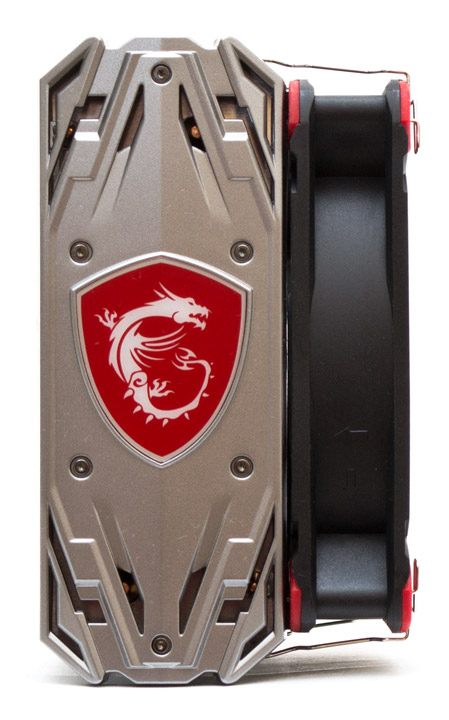

Верхняя пластиковая накладка лишилась подсветки логотипа и стала несъемной. Точнее, производитель закрепил ее шестиугольными винтами, мягко намекая, что лезть туда рядовому пользователю не нужно. Но все равно, в таком ракурсе кулер выглядит красиво и уж точно порадует фанатов бренда после установки в корпус.

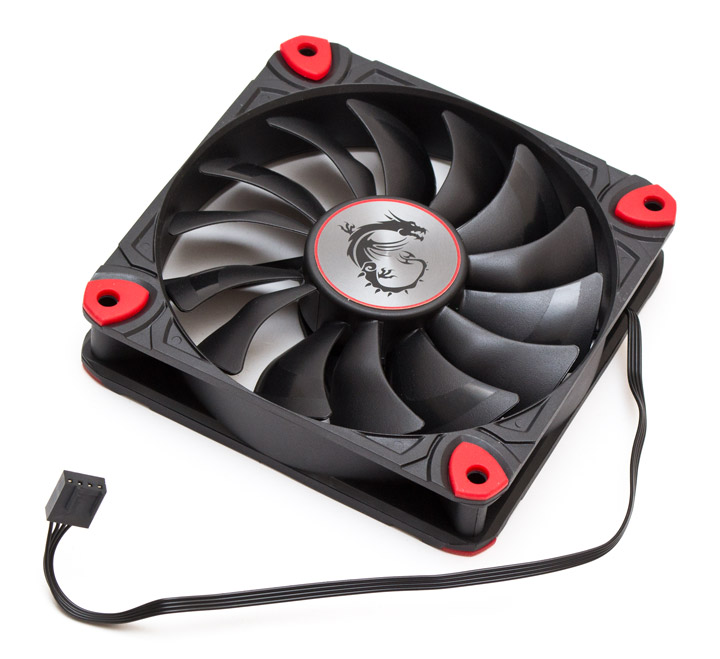

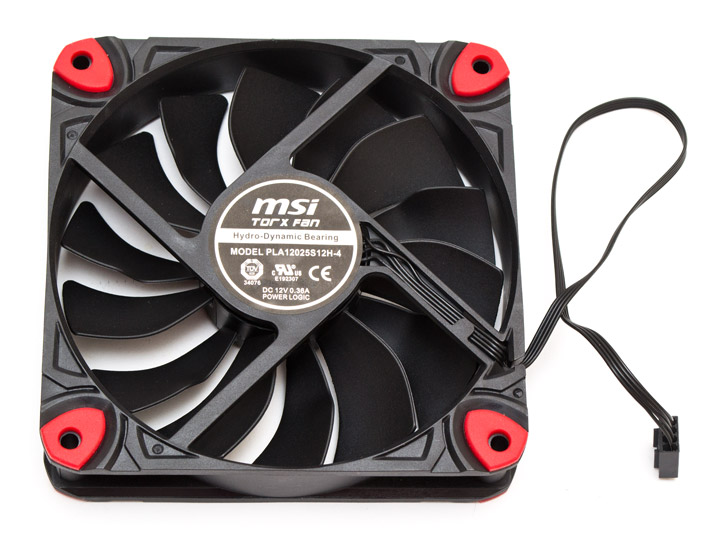

Вентилятор имеет стандартный типоразмер 120х120х25 мм. По его уголкам встроены резиновые демпферы против вибраций красного цвета, с обеих сторон. 14 лопастей крыльчатки имеют необычную форму, как на системах охлаждения видеокарт компании MSI. Лопасти отличаются резким изгибом в профиль посередине, что должно создавать лучший поток воздуха при меньшем уровне шума. В центре ротора тоже наклеен логотип в виде дракона. Шнур питания имеет четырехконтактный разъем, длиной в 250 мм и лишен оплетки. С обратной стороны, на статоре, можно увидеть точно такую же наклейку, как и на вентиляторе от Frozr L. Она сообщает что данная модель называется MSI TORX, а ее OEM-производителем выступает Power Logic. Используется гидродинамический подшипник. Диапазон рабочих скоростей крыльчатки составляет от 500 до 1800 об/мин и регулируется при помощи ШИМ. Условно бесшумной ее можно считать на отрезке от старта до 800 об/мин и 40 дБ (А). До 1300 об/мин уровень шумности в 52 дБ (А) можно охарактеризовать как средний, а на максимальной скорости в 1800 об/мин шум достигает 59 дБ (А). Это чуть незначительно тише, чему у прошлого экземпляра, но все равно раздражает слух.

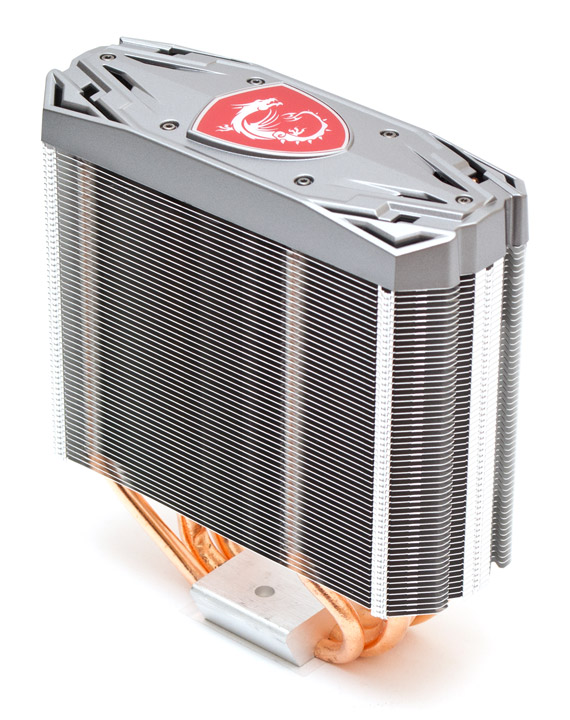

Структура радиатора в целом не претерпела изменений. Ребра остались такими же прямыми, без особых ухищрений.

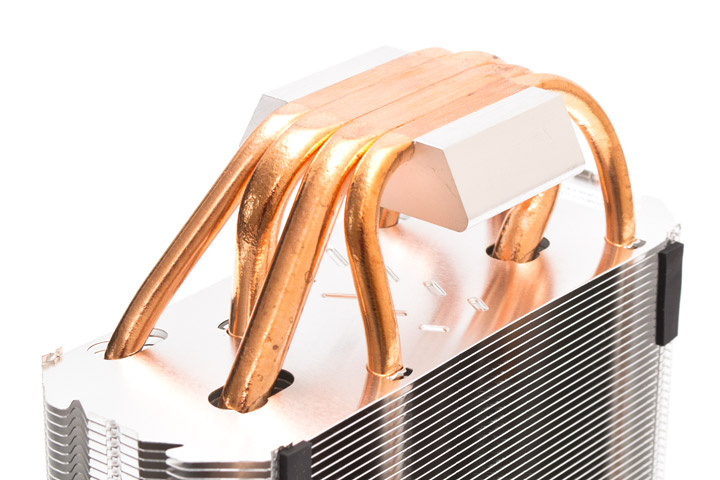

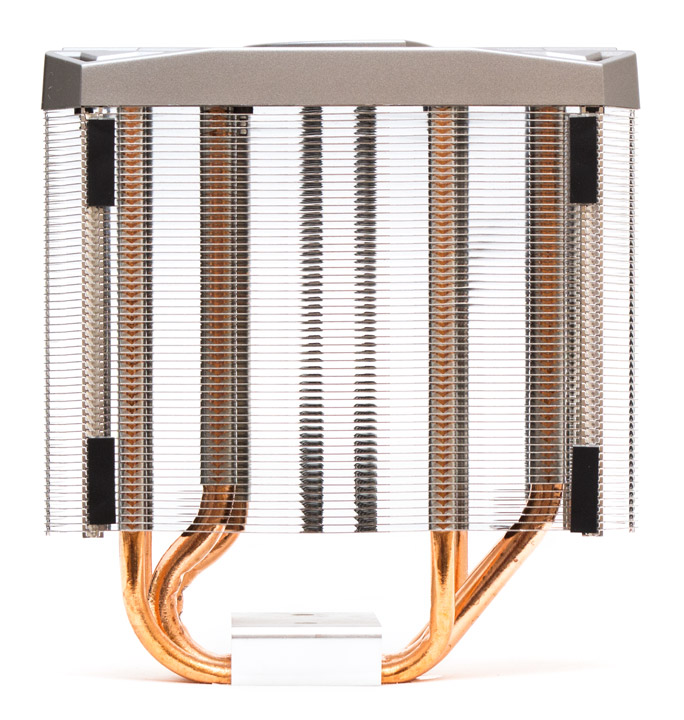

Как и ранее, тело радиатора смещено в правую сторону от центральной оси относительно основания. Это сделано для того, чтобы не мешать слотам PCI-E. Четыре тепловые трубки разведены U-образно в два ряда, друг за другом. По углам наклеены резиновые демпферы, призванные гасить вибрации от вентилятора. Суммарная площадь рассеивания тепла выросла до 8300 см².
Количество ребер увеличилось до 56, хотя зазор между ними стал еще меньше.

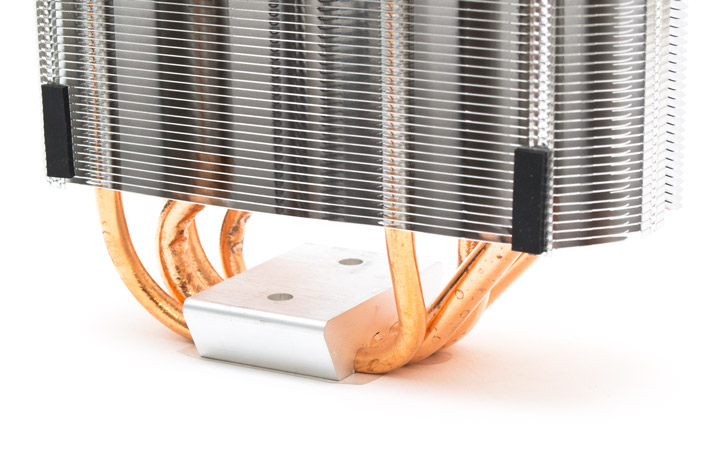

Тепловые трубки утрамбованы в один цельный кусок алюминия, имеющий форму перевернутой трапеции.

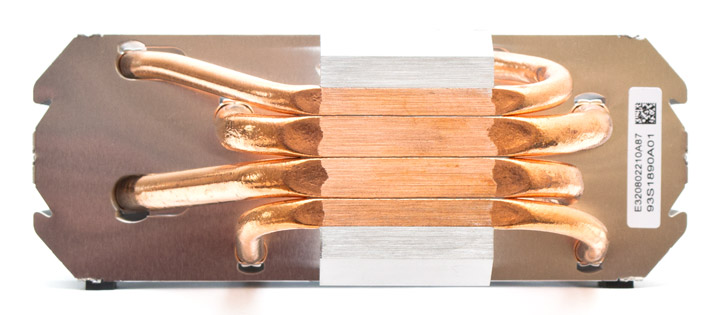

Вместо сплошного никелированного основания Core Frozr S получил подошву прямого контакта. Справедливости ради стоит отметить, что подгонка деталей тут просто отличная, зазоров практически нет.
Но главный сюрприз состоит в том, что в кулере использованы тепловые трубки разного диаметра. Две центральные трубки более толстые, по 8 мм каждая, а два тепловых канала по бокам имеют стандартный диаметр в 6 мм. Общая эффективная площадь основания равна 28х35 мм.
Перейдем к установке и тестированию кулера.
