Упаковка и комплект поставки
Упаковка SilverStone Tundra TD02-Slim выглядит привлекательно. В оформлении преобладает черно-синяя гамма оттенков. Здесь есть графические изображения продукта и его основных достоинств, таблица с техническими характеристиками и перечисление главных преимуществ кулера на 11 языках.
Внутри кулер упакован в крепкий картонный лоток, все части обернуты индивидуальными пакетами, а аксессуары содержатся в небольшой белой коробочке. Есть и несколько мягких демпферов по бокам для защиты радиатора от повреждений.
В комплект поставки Tundra TD02-Slim, помимо радиатора, водоблока и двух вентиляторов входят:
- инструкция по сборке и установке;
- тюбик с термопастой;
- шнур четырехконтактного PWM-разветвителя для вентиляторов, длиной 200 мм;
- переходник с «молекса» на четырехконтактный разъем (можно использовать как для питания вентиляторов, так и помпы);
- универсальная усилительная пластина, сделанная из пластика;
- две крепежные лапы для сокетов AMD (лапы для сокетов Intel предустановленны на водоблоке по умолчанию);
- четыре пластмассовые подставки под крепежные лапы;
- четыре подпружиненные гайки с нарезкой под крестовую отвертку;
- четыре винта для сокетов AMD и Intel;
- четыре шпильки для установки кулера на сокет Intel LGA2011;
- восемь коротких винтов для крепления радиатора к корпусу;
- восемь средних винтов для крепления 15-мм вентиляторов к радиатору;
- восемь длинных винтов для крепления 25-мм вентиляторов к радиатору.
Внешний вид
Внешне Tundra TD02-Slim выглядит не настолько солидно, как ее прототип Tundra TD02, и теперь она гораздо больше похожа на любое другое «все-в-одном», дающее повод для патентных претензий со стороны небезызвестной компании Asetek. Довольно стандартный радиатор ленточного типа, резиновые трубки и водоблок, ставший из металлического пластмассовым, лишили данную модель изюминки, присущей данной серии.
Алюминиевый радиатор полностью покрашен в черный цвет. В длину он имеет 273 мм, а в ширину — 120 мм. На нем есть два комплекта совмещенный вплотную винтовых посадочных мест под 120-мм вентиляторы. Структурно, радиатор состоит из 14 продольных водяных каналов, между которыми впаяно множество ребер ленточного типа. Зазор между ними составляет до 1,4 мм в самом широком месте. Суммарная площадь рассеивания тепла достигает приблизительно 6500 см².
Толщина радиатора уменьшена до 22 мм в целях совместимости с тесными корпусами. Резиновые трубки соединяются с телом радиатора обжимным методом, с помощью пластиковых гильз.
Резиновые водяные шланги имеют длину в 310 мм и внешний диаметр 12 мм. По заверению на сайте производителя, они внутри армированы металлическими нитями, во избежание перегиба и механического повреждения.
Водоблок в сборе с помпой состоит из пластмассового корпуса и металлического основания. Габариты — 65х65х40 мм. Логотип SilverStone в виде снежинки на верхней крышке водоблока имеет блеклую синюю подсветку по контуру. Шнур питания помпы трехконтактный, длиной 270 мм. Скорость вращения лопастей помпы по нашим замерам может достигать 2800 об/мин при 12 В, а стартовать она способна с 900 об/мин и 3 В. К сожалению, это единственный бесшумный режим ее работы. На всех остальных скоростях мотор издает противное и навязчивое жужжание. И это даже несмотря на то, что общий уровень его шума не превышает 42 дБ (А).
По умолчанию к водоблоку двумя винтами с каждой стороны прикручены крепежные лапы для сокетов Intel. Фитинги шлангов пластмассовые, Г-образной формы. Они поворачиваются влево и вправо, но чрезмерно увлекаться этим не стоит, чтобы не расшатать гнездо и не напустить лишнего воздуха в контур.
Основание водоблока медное, достаточно ровное и несущее на себе радиальные следы фрезеровки. К корпусу оно прикручено восемью винтами типа Torx, которые являются лишней мерой предосторожности против слишком любопытных пользователей. С его обратной стороны должны находиться 0,2-мм микроканалы, улучшающие теплообмен.
Два 120-мм вентилятора, используемые в данной системе, имеют нестандартную толщину в 15 мм. Белая крыльчатка состоит из девяти сильно загнутых лопастей, соединенных посередине для жесткости дополнительным кольцом. В качестве подшипника здесь используется втулка скольжения, однако, она очень тихая. Скорость вращения регулируется с помощью ШИМ в диапазоне от 800 до 2300 об/мин. Шум составляет от 35 до 54 дБ (А) соответственно. Относительно тихий режим работы для двух вентиляторов в паре — это 1200 об/мин. Длина четырехконтактного шнура питания — 310 мм. Маркировку и краткие электрические характеристики можно рассмотреть на фотографии.
Для крепления вентиляторов на радиатор используются специальные укороченные винты. Никаких виброизолирующих прокладок здесь не наблюдается. Если понадобится установить пропеллеры стандартной толщины, есть второй комплект из восьми более длинных винтов.
Так выглядит SilverStone Tundra TD02-Slim в профиль с установленными вентиляторами. Суммарная толщина такого бутерброда не превышает 37 мм.
Перейдем к установке и тестированию. Установка

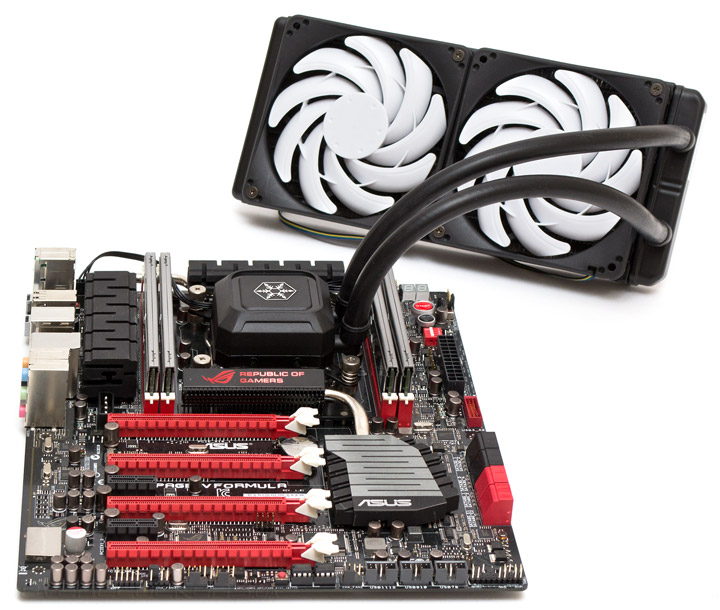

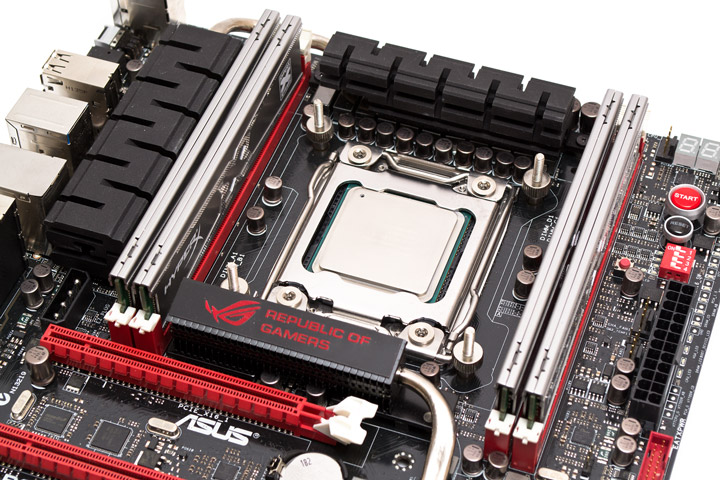

Для проверки эффективности системы жидкостного охлаждения SilverStone Tundra TD02-Slim будет использована платформа Intel LGA2011. Установка на ней производится чрезвычайно просто. Для начала вкручиваем шпильки в соответствующие отверстия.

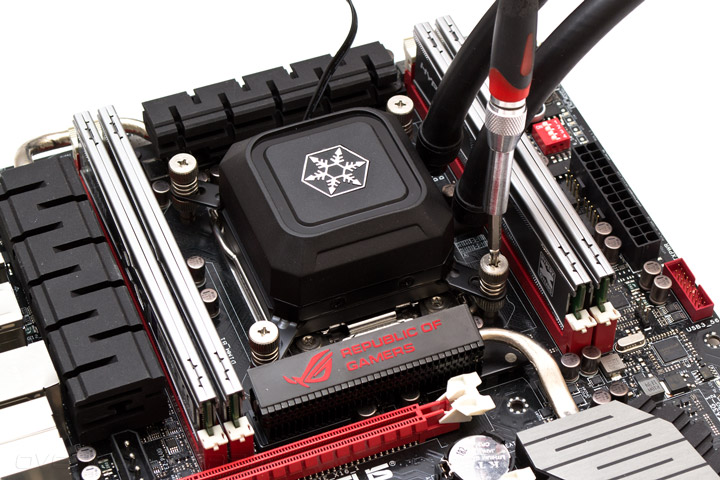

Наносим термоинтерфейс на процессор, ставим на него водоблок так, чтобы лапы попали на шпильки, и фиксируем их подпружиненными гайками. Гайки можно затягивать как отверткой, так и вручную, при условии наличия достаточного для этого пространства. Не забываем подключить помпу к питанию.
Вот собственно и все. Порядок сборки каждый определяет для себя сам в зависимости от ситуации. Можно начинать как с установки водоблока, так и с крепления радиатора в соответствующее место в корпусе.

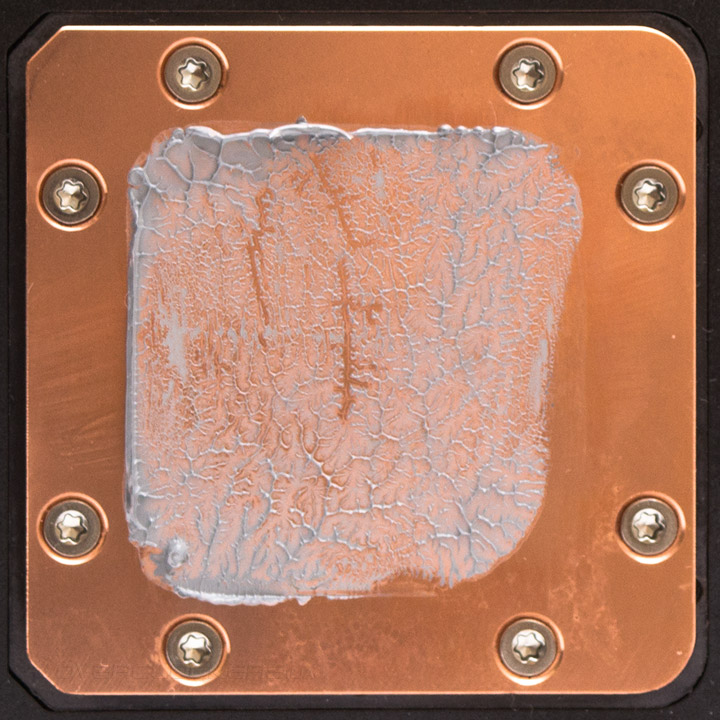

Отпечаток термоинтерфейса на подошве водоблока указывает на очень хороший прижим. Если не считать одного уголка, но там это скорее вызвано кривизной крышки процессора.
Перейдем к тепловому тесту.
Технические характеристики
Эффективность отвода тепла кулером SilverStone Tundra TD02-Slim сравнивалась с одним из лучших и самых распространенных бюджетных кулеров — Zalman CNPS10X Performa.
| Техническая характеристика | SilverStone Tundra TD02-Slim | Zalman CNPS10X Performa |
| Страница продукта | silverstonetek.com | zalman.ru |
| Совместимость с процессорными разъемами | Intel LGA 775/115x/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2(+) |
Intel LGA 775/115x/1366/2011 AMD AM2(+)/AM3(+)/FM1/FM2 |
| Размеры радиатора (ДхШхВ), мм | 273х120х22 | 132x75x152 |
| Размеры вентилятора (ДхШхВ), мм | 120х120х15 | 120х120х25 |
| Материал радиатора и конструкция | Алюминиевый двухсекционный водяной радиатор с ребрами ленточного типа | Конструкция из алюминиевых пластин, нанизанных на 5 медных тепловых трубок диаметром 6 мм, расставленных U-образно. Тепловые трубки соединены с медным основанием |
| Вес радиатора, г | 695 | 610 |
| Количество пластин радиатора, шт. | 190 | 47 |
| Толщина пластин, мм | 0,3 | 0,45 |
| Межреберное расстояние, мм | 1,4 | 1,9 |
| Расчетная площадь радиатора, см² | ~ 6 500 | ~ 7 900 |
| Размер водоблока, (ДхШхВ), мм | 65х65х40 | – |
| Материал водоблока | Пластмассовый корпус с медным основанием | – |
| Скорость помпы при 12 В, об/мин | 2500 (+/– 200) | – |
| Пиковое энергопотребление помпы, Вт: | 3,36 | – |
| Модель вентилятора | SilverStone APA1215M12 | Zalman ZP1225ALM [Z1P-PWM] |
| Скорость вращения вентилятора, об/мин | 800 ~ 2200 с ШИМ | 900 ~ 2000 с ШИМ |
| Воздушный поток, м³/ч | 22,3 ~ 60,9 | – |
| Уровень шума вентилятора, дБ (А) | 16,5 ~ 27,4 | 17 ~ 36 |
| Статическое давление, мм воды | 0,31 ~ 1,34 | – |
| Количество и тип подшипника вентилятора | Улучшенная втулка скольжения (Long Life Sleeve Bearing) | Улучшенная втулка (Long Life Bearing) |
| Время наработки на отказ вентилятора, час | 40 000 | 50 000 |
| Номинальное напряжение вентилятора, В | 12 | 12 |
| Сила тока вентилятора, А | 0,15 | 0,2 |
| Пиковое энергопотребление вентилятора, Вт | 1,8 | 2,4 |
| Дополнительные особенности | – | Фирменный резистор RC24P в комплекте |
| Средняя стоимость, $ | ~160 | ~36 |
Тестовый стенд
Для тестирования эффективности кулера SilverStone Tundra TD02-Slim использовался стенд на базе платформы Intel LGA2011 в следующей конфигурации:
- процессор: Intel Core i7-4960X (3,6@4,0 ГГц, 1,280 В);
- материнская плата: ASUS Rampage IV Formula/Battlefield 3 (Intel X79);
- видеокарта: ASUS R9270-DC2OC-2GD5 (AMD Radeon R9 270);
- память: Kingston KHX24C11X3K4/16X (4x4 ГБ, DDR3-2400, 11-13-13-30-2Т, 1,65 В);
- твердотельный накопитель: Crucial M4 CT064M4SSD2 (64 ГБ, SATA 6Gb/s);
- блок питания: be quiet! Dark Power Pro 10 (550 Вт);
- контроллер вентилятора: Zalman PWM Mate;
- термопаста: Noctua NT-H1.
Для измерения уровня звукового давления, использовался шумомер UNI-T UT352. Все замеры производились в тихом помещении без посторонних источников звука. Шумомер располагался на расстоянии 10 мм от переднего подшипника системы охлаждения, смонтированной на материнскую плату. Уровень фонового шума составлял 33 дБ (А).
Результаты тестирования

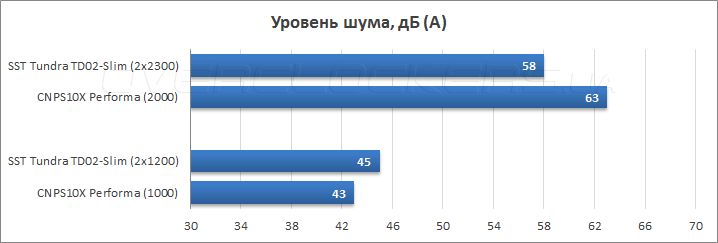

Системы охлаждения сравнивались между собой по соотношению уровня шума к общей эффективности. Были измерены максимальные и минимальные уровни шума на соответствующих скоростях вращения крыльчатки. Как оказалось, самым шумным элементом SilverStone Tundra TD02-Slim являются вовсе не вентиляторы, которые не раздражали своим звучанием даже на максимальной скорости, а помпа, издающая невыносимое высокочастотное жужание. Tundra TD02-Slim оказалась значительно тише CNPS10X Performa на максимальной скорости, и чуть громче на пониженных оборотах, что, впрочем, легко компенсировать с помощью ШИМ регулировки.
Посмотрим на график температур для каждого уровня шума.

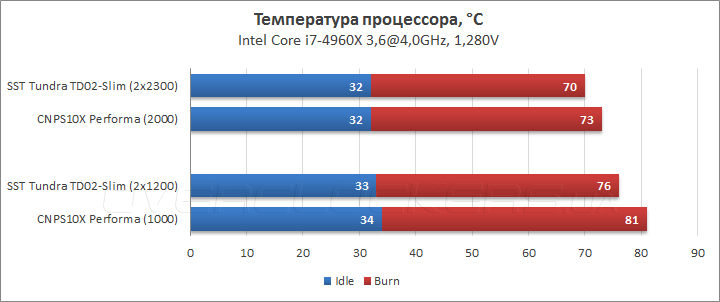

SilverStone Tundra TD02-Slim отлично справляется с охлаждением мощного процессора, отыгрывая у своего бюджетного оппонента три градуса на высоких скоростях крыльчатки, и пять на пониженных. Что же будет, если увеличить тепловую нагрузку, подняв напряжение на процессоре?

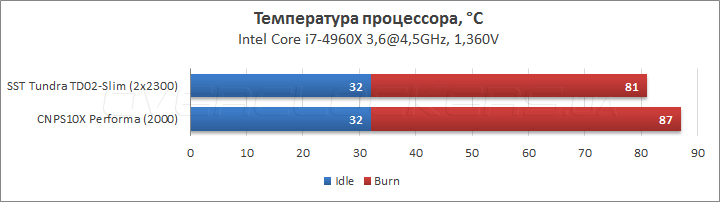

Ситуация в целом не меняется. Tundra TD02-Slim останавливает нагрев на 81 градусе, что говорит еще о некотором запасе по температуре для дальнейшего разгона. А CNPS10X Performa оказывается на грани перегрева, уступая СВО шесть градусов. Очень даже неплохо, с учетом уменьшенных габаритов радиатора.
Выводы
SilverStone Tundra TD02-Slim целиком и полностью оправдывает свое предназначение — обеспечивать отличное охлаждение в условиях стесненного пространства. Данная система способная играючи справится с любым современным процессором. Именно в компактности и мощности состоит ее основное преимущество.
Однако за все приходится платить. В данном случае ценой мощи стал чрезмерный шум. Причем, претензии не столько к вентиляторам (которые, на мой взгляд, получились удачными), сколько к помпе, издающей высокочастотный паразитный призвук в виде жужжания, на любой скорости, превышающей 900 об/мин). Второй момент, который был замечен во время тестирования — сильный нагрев околосокетного пространства, радиаторов силовых цепей и оперативной памяти. Все же без обдува им тяжело, и следует позаботиться об адекватной вентиляции.
Одним словом, Tundra TD02-Slim — это достойная система водяного охлаждения, готовая к использованию «из коробки». Она отличается мощностью, малыми габаритами и простотой монтажа. И подойдет всем, кто желает максимально остудить свой процессор, и кому безразличен при этом общий уровень шума.
