ASUS STRIX-GTX970-DC2OC-4GD5
Видеокарта ASUS поставляется в крупной коробке традиционного дизайна. Внутри кроме самой карты находится еще диск с программным обеспечением и инструкция. Какими-то дополнительными переходниками эта модель не комплектуется.

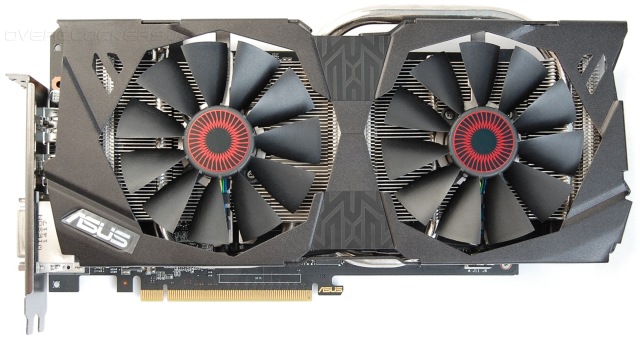

Младший товарищ внешне мало чем отличается от старшего Strix. Чуть меньше в размерах — общая длина 28 сантиметров, а плата еще короче.
Черный кожух обладает сложной геометрической формой с множеством изгибов, граней и вырезов. Крупные вентиляторы немного выделяет мелкий геометрический рисунок красного цвета.

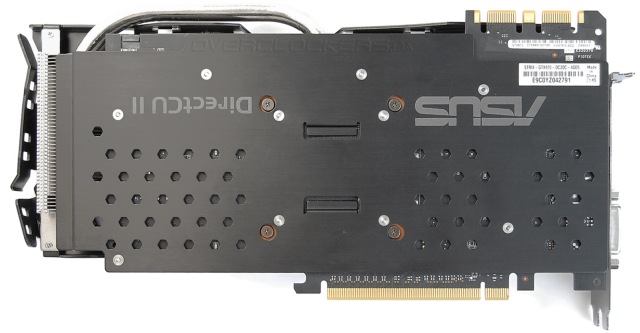

Задняя часть закрыта перфорированной металлической пластиной. Сбоку выдается площадка с разъемами под SLI. Подключение мониторов осуществляется к одному из четырех разъемов на задней панели: DisplayPort, HDMI, два DVI.

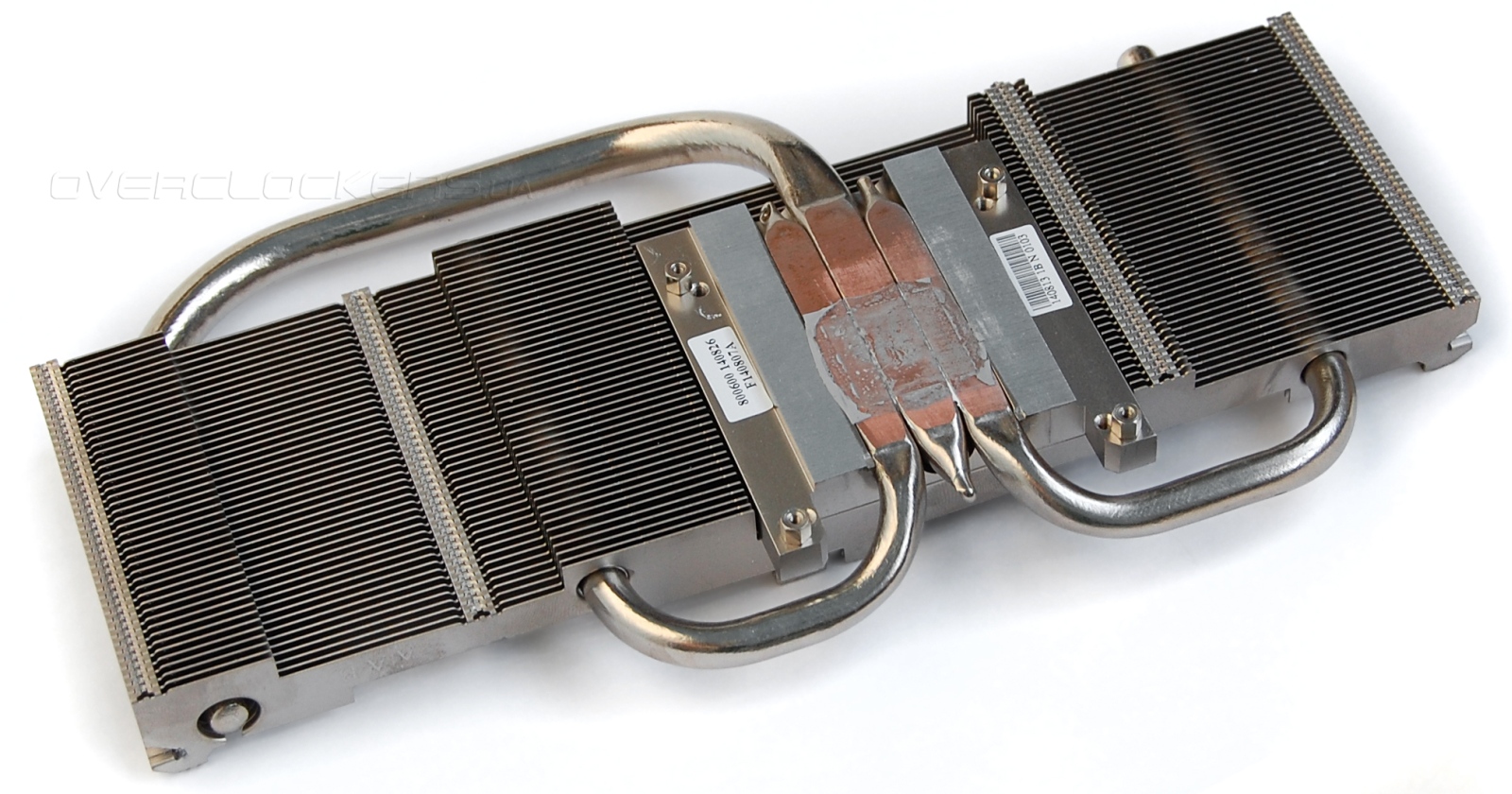

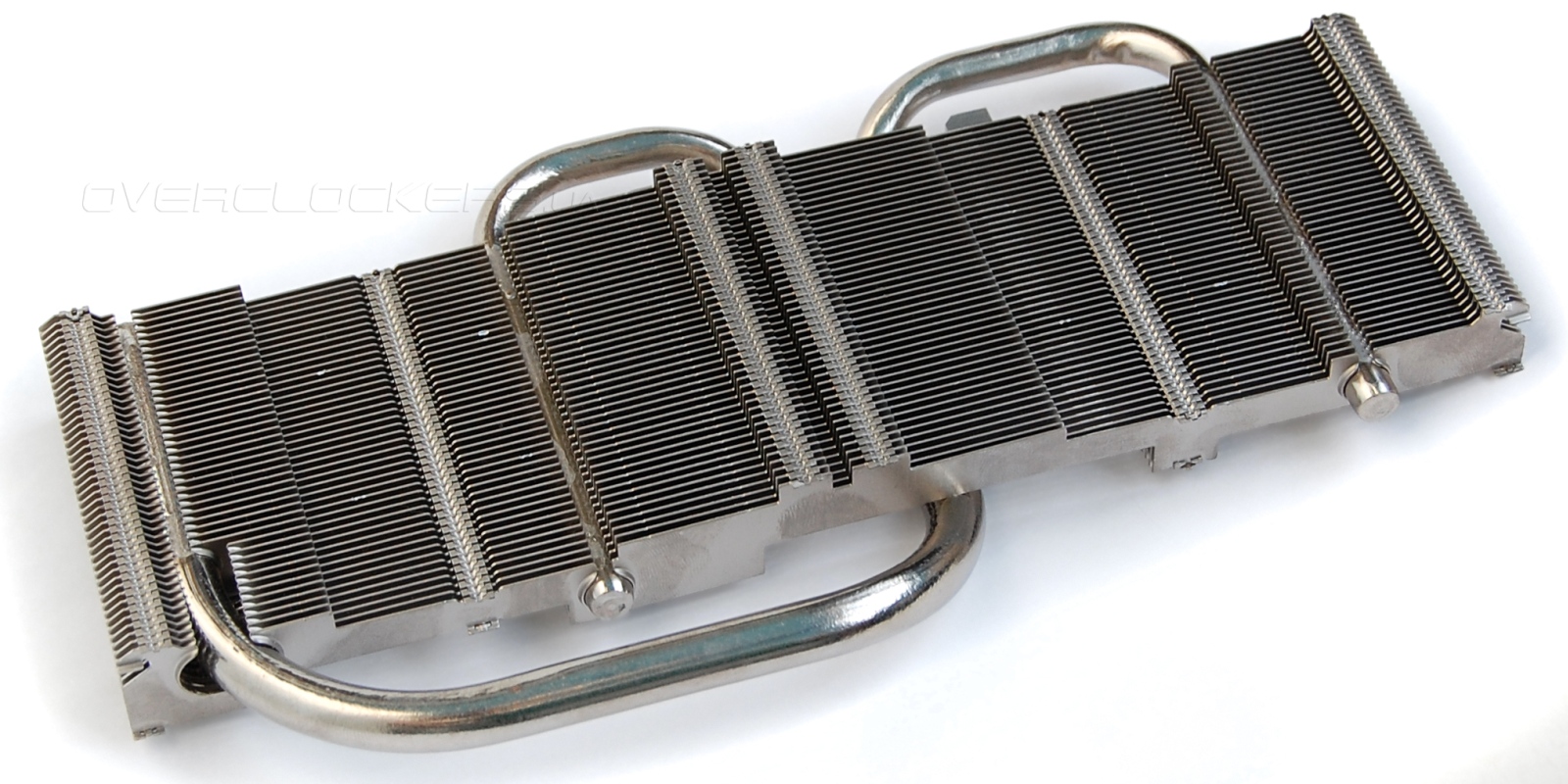

Система охлаждения в сравнении с GeForce GTX 980 Strix немного проще. Задействовано только три тепловые трубки, но их как раз достаточно для полного контакта с поверхностью графического кристалла. Центральная трубка диаметром 8 мм, боковые — 6 мм.

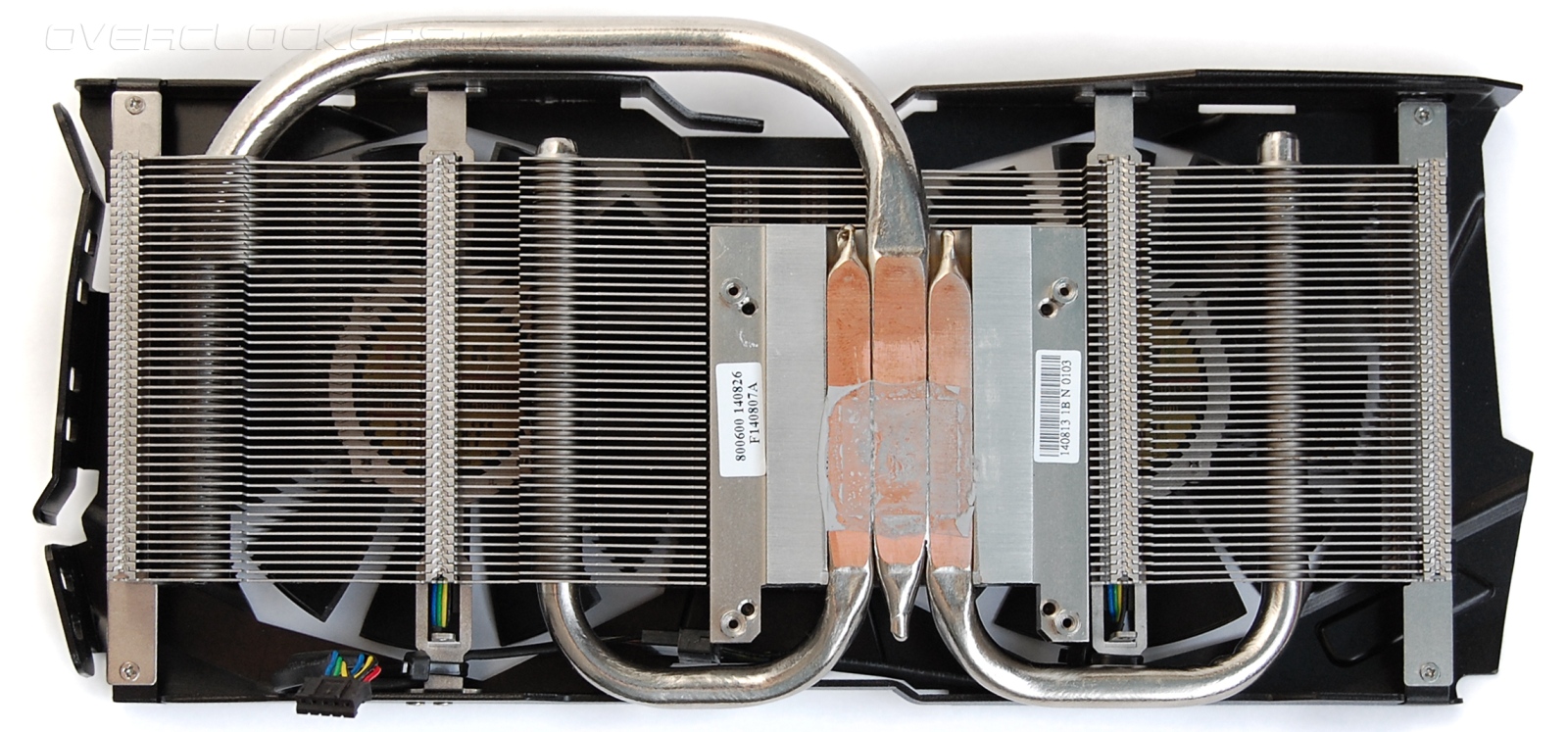

Радиатор немного потерял в габаритах — пластин меньше и они чуть короче.
Изменилась система крепления кожуха. Теперь он цепляется за края радиатора, а потом прижимается планками, которые прикручиваются к корпусу.

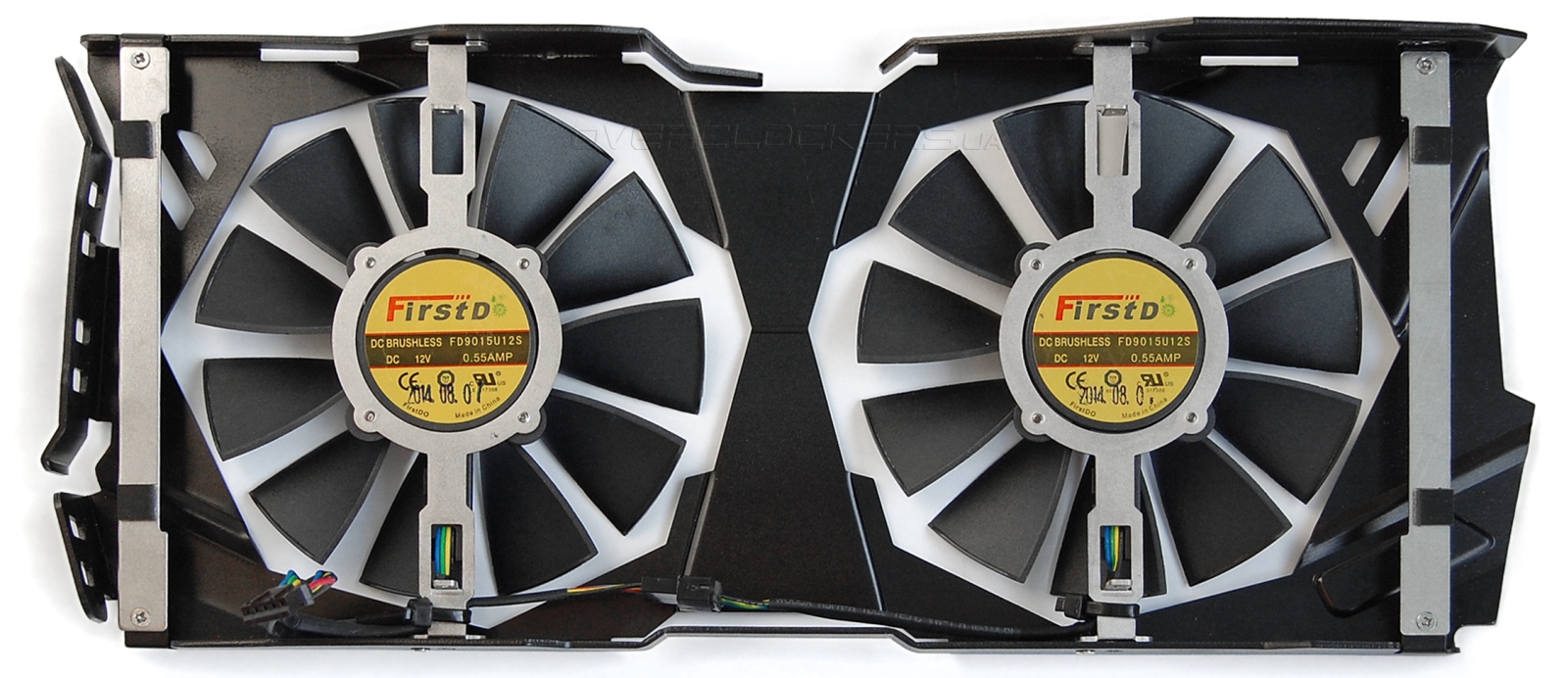

Подобный вариант крепления вызывает некоторые опасения по поводу возможного дребезга. Но на практике ничего такого нет, потому как в собранном состоянии все сидит очень плотно, а скорость вращения вентиляторов низкая. Маркировка последних FirstD FD9015U12S. Их диаметр 100 мм (крыльчатка 95 мм).

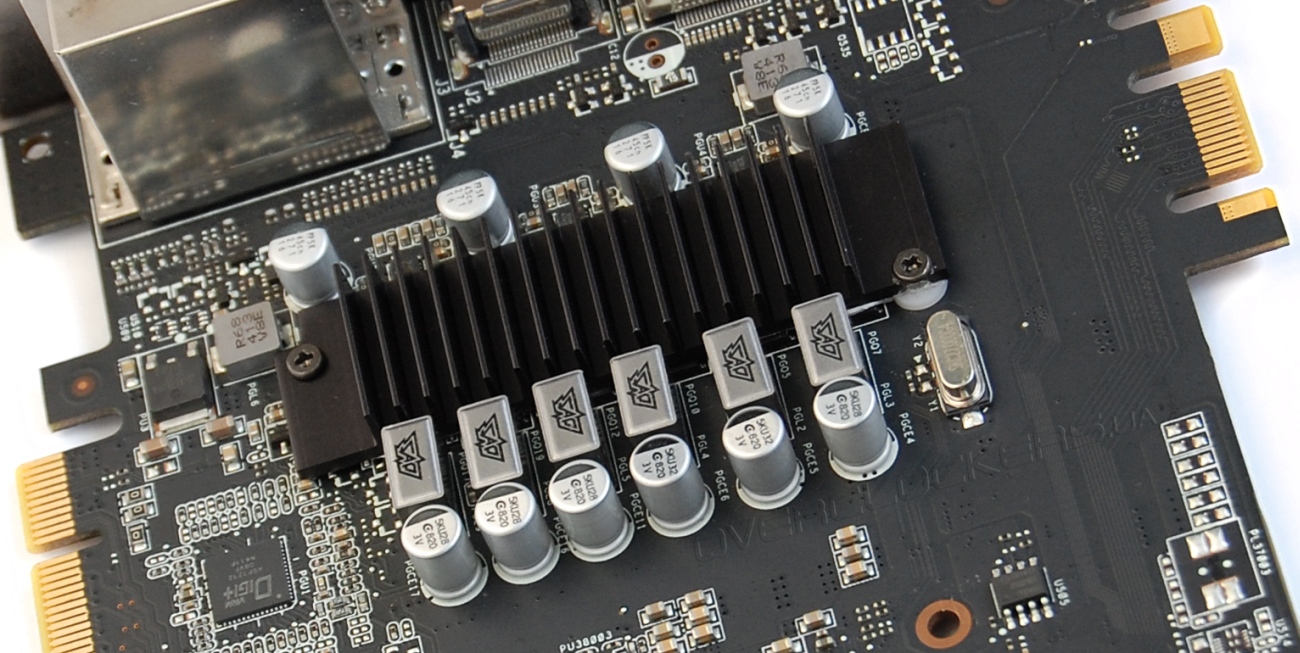

У компонентов узла питания есть свой ребристый радиатор. Размеры небольшие, зато он хорошо продувается даже при минимальных оборотах вентиляторов.

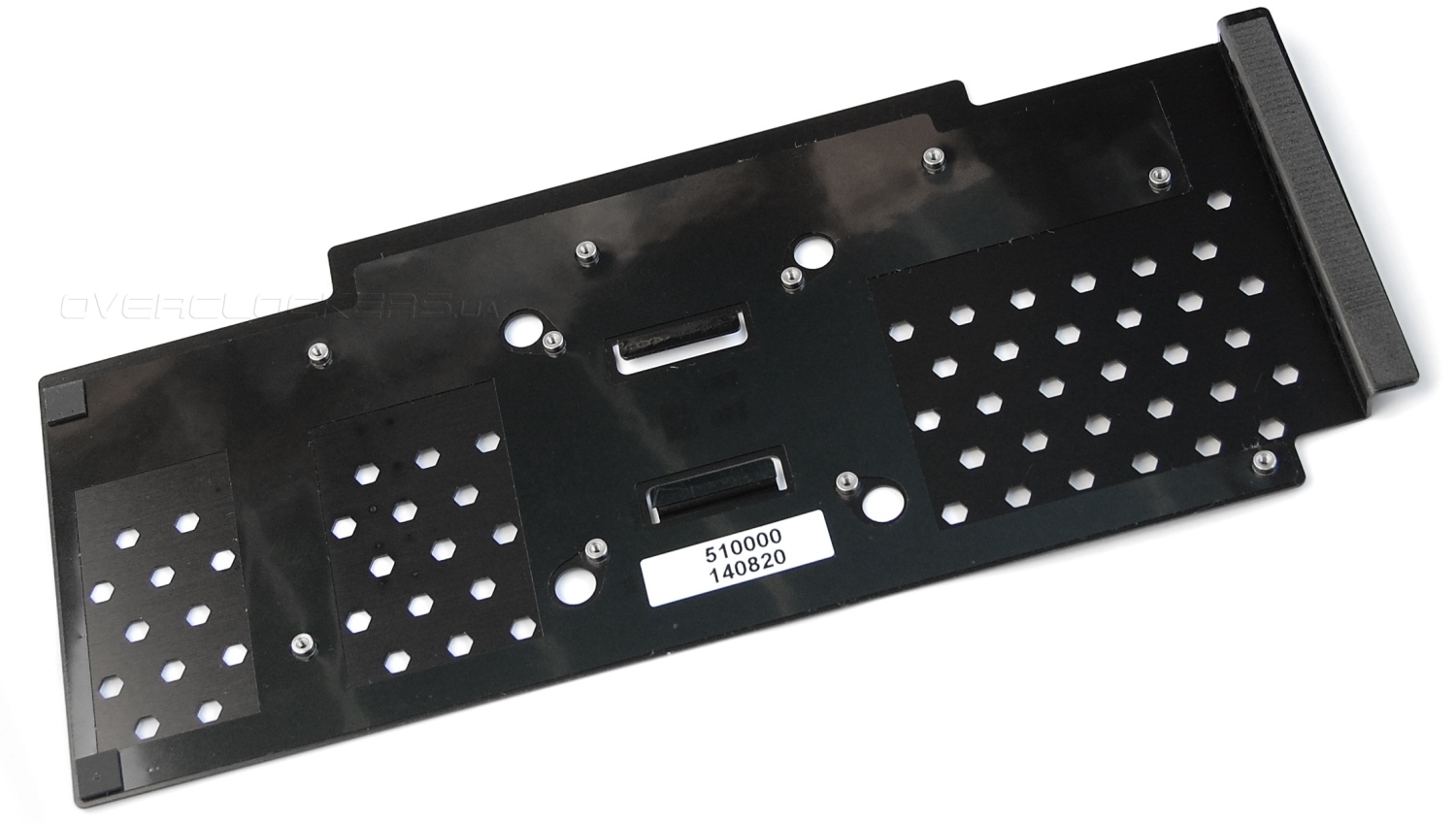

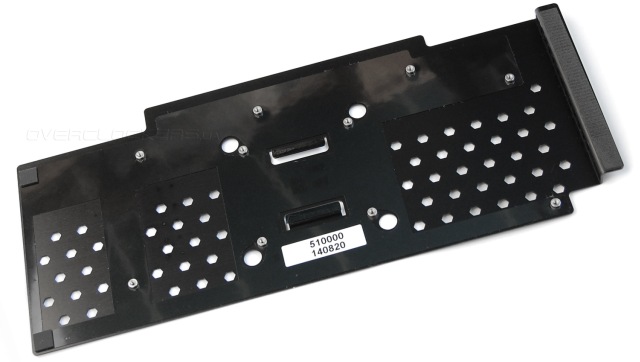

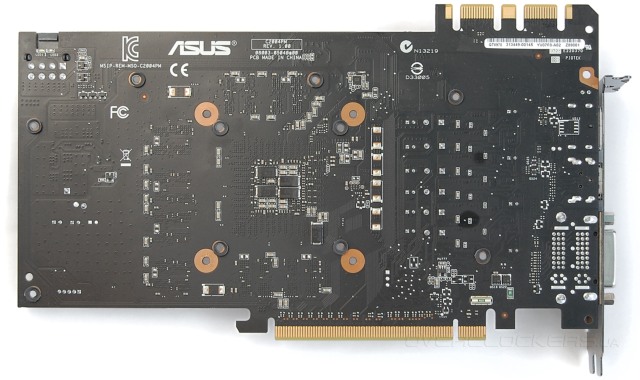

Пластина, накрывающая обратную сторону карты, выполняет роль усилительного элемента, препятствуя деформации текстолита под весом кулера. Она же защищает плату от внешних механических воздействий.

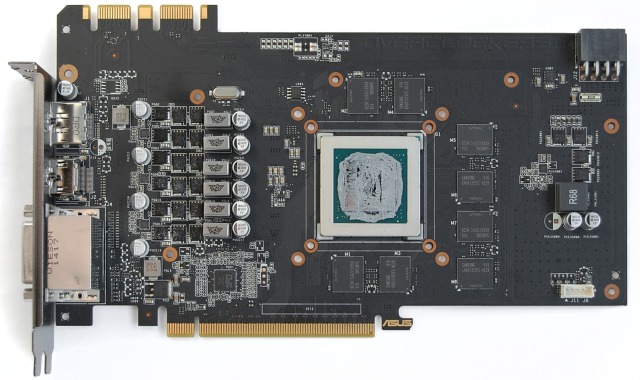

Плата небольшая (по меркам топового сегмента) — 23 сантиметра длиной. Питание подключается только к одному разъему на восемь контактов. Напомним, что у стандартной версии два шестиконтактных разъема.

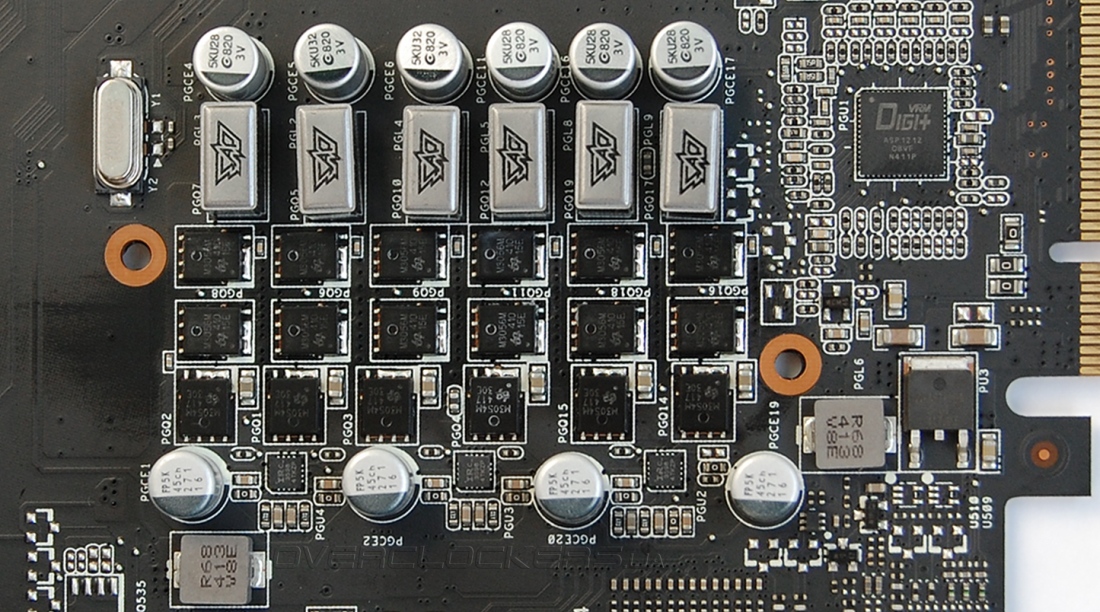

Графический процессор запитан от шестифазного преобразователя напряжения под управлением контроллера DIGI+ ASP1212. Система питания памяти насчитывает одну фазу.
Сердцем GeForce GTX 970 является урезанная версия процессора GM204, в активе которого 1664 потоковых процессоров вместо 2048.
Четыре гигабайта памяти набраны восемью микросхемами Samsung K4G41325FC-HC28.
Базовая частота процессора повышена с рекомендованного значения 1051 МГц до 1114 МГц при заявленном Boost Clock 1253 МГц. Эффективная частота памяти 7012 МГц, что полностью отвечает стандартным спецификациям.
Согласно GPU-Z параметр ASIC Quality равен 67,4%.
В отличие от всех ранее протестированных GeForce новой серии данная модель от ASUS впервые продемонстрировала плавающую частоту Boost. Напомним, что максимальное значение Boost зависит от ограничений мощности и лимита температуры. В данном случае причина периодического понижения частоты ниже максимально возможного Boost в достижении или превышении лимита мощности. Максимальная частота ядра у ASUS STRIX-GTX970-DC2OC-4GD5 достигает 1304 МГц. В бенчмарке Metro: Last Light (2560x1440, Very High) были понижения вплоть до 1253 МГц.
И немного данных по другим играм. В Middle-earth: Shadow of Mordor частота ядра держалась в диапазоне 1291–1304 МГц, в Far Cry 4 опускалась вплоть до 1274 МГц.
При эксплуатации в помещении с температурой 21 °C нагрев ядра достигал 68 °C в пике при средней температуре 66 °C. Результат на уровне конкурентов от MSI и Gigabyte, даже чуть горячее при меньшей частоте Boost. Зато скорость вращения вентиляторов мизерная — меньше 1000 об/мин! В таком режиме их практически не слышно. При простое или работе в 2D-среде карта и вовсе останавливается вентиляторы, запуская их только после превышения определенного температурного порога.
По результатам разгона ASUS Strix оказался очень близок к Inno3D iChill GeForce GTX 970 с платой референсного дизайна. По базовой частоте удалось достичь 1274 МГц. Память стабильно работала на 7866 МГц.
При повышении лимита мощности (у данной карты это +20%) частота процессора держалась на уровне близком к 1463 МГц с минимальными просадками в самых тяжелых приложениях. В Metro: Last Light и Far Cry 4 были редкие отклонения до 1443 МГц, не более.
При разгоне вентиляторы принудительно разгонялись до уровня 1300 об/мин. Это позволило сохранить начальный уровень рабочих температур. Отметим еще, что частоты 1274–1463/7866 МГц достигнуты при стандартном напряжении. Функция софтвольтмода в специализированных утилитах для этой карты вроде бы доступна, но в реальности ни на что не влияет.
После знакомства с референсным GeForce GTX 980, который демонстрировал частоту Boost даже ниже официального Boost Clock в отдельных приложениях, мы немного откорректировали параметры нашей версии «типичного GeForce GTX 970». За неимением референсной карты получили ее подобие из ASUS, откорректировав базовую частоту так, чтобы Boost не поднимался выше 1200 МГц. Это меньше пикового Boost рефренса, но с учетом потенциально большего разброса частот у оного наш итоговый экземпляр будем считать максимально близким по производительности. Ранее мы тестировали GeForce GTX 970 при ограничении по частоте в 1210 МГц у видеоадаптера с большим запасом по лимиту мощности. Так что по всем критериям в данном обзоре результаты могут быть ниже на один-два процента.
